Защелка передней двери (Дискавери 3)

Снятие

1. Снимите электродвигатель стеклоподъемника и стеклоподъемник в сборе. Для получения дополнительной информации обратитесь к Стеклоподъемник и электродвигатель стеклоподъемника окна передней двери (86.25.03)

2.

ВНИМАНИЕ: Освободите наружную ручку двери и зажимы крышек винтов с внутренней стороны двери.

Снимите наружную ручку передней двери. Для получения дополнительной информации обратитесь к Наружная ручка передней двери (76.58.07)

3. Освободите трос дистанционного управления замком двери. Освободите уплотнительную втулку.

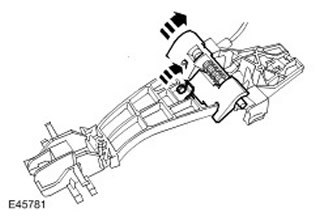

4. Освободите механизм наружной ручки двери.

• Снимите клеящую ленту с технологического отверстия.
• Выверните винт с головкой Torx.
• Снимите стопорный штифт.

5. Снимите замок передней двери в сборе.

• Отсоедините электрический разъем.
• Выверните 3 винта с головкой Torx.

6.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

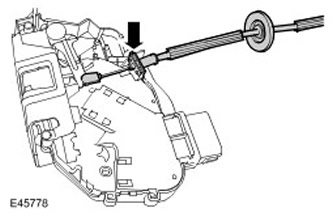

Снимите трос дистанционного управления замком двери.

• Отсоедините трос от упорного кронштейна.
• Снимите трос с рычага.

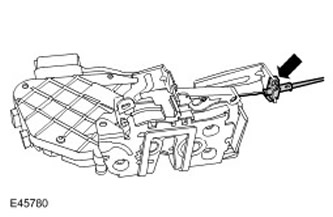

7. Отсоедините трос механизма наружной ручки двери от замка двери.

• Отсоедините трос от упорного кронштейна.
• Снимите трос с рычага.

8. Левая сторона: отсоедините трос замка от замка двери.

• Отсоедините трос от упорного кронштейна.
• Снимите трос с рычага.

Установка

1. Левая сторона: присоедините трос замка к замку двери.

• Присоедините трос к рычагу.
• Прикрепите трос к упорному кронштейну.

2. Присоедините трос механизма наружной ручки двери к замку двери.

• Присоедините трос к рычагу.
• Прикрепите трос к упорному кронштейну.

3. Присоедините трос дистанционного управления замком двери к замку двери.

• Присоедините трос к рычагу.
• Прикрепите трос к упорному кронштейну.

4. Отрегулируйте механизм наружной ручки двери.

• Поверните рычаг.
• Введите в зацепление хвостовик.

5. Установите замок передней двери в сборе.

• Затяните винты с головкой Torx (момент затяжки 10 Нм).
• Подсоедините электрический разъем.

6. Установите механизм наружной ручки двери.

• Вставьте механизм в дверь.
• Вставьте стопорный штифт.
• Вверните и затяните винт с головкой Torx.

7. Левая сторона: расположите тросы управления в держателях.

8. Установите трос дистанционного управления замком в двери. Установите уплотнительную втулку.

9. Установите наружную ручку передней двери. Для получения дополнительной информации обратитесь к Наружная ручка передней двери (76.58.07)

10. Установите электромотор стеклоподъемника и стеклоподъемник в сборе. Для получения дополнительной информации обратитесь к Стеклоподъемник и электродвигатель стеклоподъемника окна передней двери (86.25.03)
