Электродвигатель привода люка крыши (Дискавери 3)

Снятие

1. Снимите обе верхние панели отделки передней стойки кузова.

Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)

2. Снимите обе верхние панели отделки средней стойки кузова.

Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.28)

3. Снимите переднюю верхнюю консоль.

• Осторожно освободите 7 зажимов.
• Отсоедините электрический разъем.

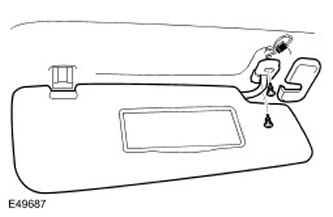

4. Снимите противосолнечный козырек.

• Снимите крышку.
• Выверните 2 винта.
• Освободите зажим.
• Отсоедините электрический разъем.
• Повторите описанную выше процедуру с другой стороны.

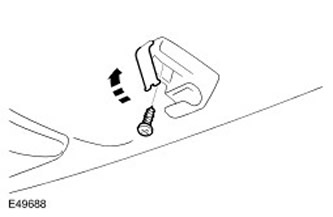

5. Снимите фиксатор противосолнечного козырька.

• Снимите крышку винта.
• Выверните винт.
• Повторите описанную выше процедуру с другой стороны.

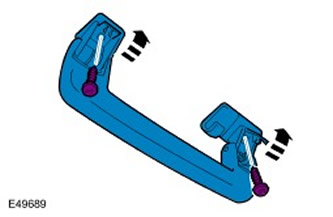

6. Снимите поручен пассажира.

• Снимите 2 крышки винтов.
• Выверните 2 винта.
• Повторите описанную выше процедуру с другой стороны.

7. Снимите обивку крыши, чтобы открыть доступ. Освободите 4 зажима.

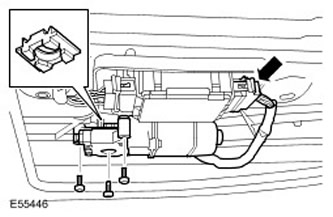

8. Снимите электродвигатель люка.

• Отсоедините электрический разъем.
• Выверните 3 винта с головкой Torx.
• Снимите распорную втулку.

Установка

1. Установите электродвигатель люка.

• Установите распорную втулку.
• Затяните винты с головкой Torx (момент затяжки 4 Нм).
• Подсоедините электрический разъем.

2 . Установите обивку крыши. Введите в зацепление зажимы.

3. Установите поручни пассажиров.

• Вверните винты.
• Установите крышки винтов.

4. Установите солнцезащитные козырьки.

• Установите зажимы.
• Вверните винты.
• Установите крышки винтов.
• Подсоедините электрические разъемы.

5. Установите переднюю верхнюю консоль.

• Подсоедините электрический разъем.
• Осторожно закрепите зажимы.

6. Установите обе верхние панели отделки средней стойки кузова.

Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.28)

7. Установите обе верхние панели отделки передней стойки кузова.

Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)

8. С помощью прибора Т4 выберите настройки нового электродвигателя люка.

9. В случае отключения аккумуляторной батареи функции "одно касание" и "травмобезопасности" окажутся недоступны. Закройте панель люка и держите выключатель нажатым еще 20 секунд, пока люк не завершит полный цикл. На этом будет завершена процедура калибровки люка и произойдет сброс указанных функций.
