Кожух заднего бампера (Дискавери 3)

Снятие

Все автомобили

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Приподнимите автомобиль и установите его на опоры.

2. Снимите оба задних фонаря в сборе. Для получения дополнительной информации обратитесь к Задний фонарь в сборе (86.40.70)

3. Снимите оба молдинга панелей задней боковой части кузова. Для получения дополнительной информации обратитесь к Молдинг задней боковой панели кузова (76.43.55)

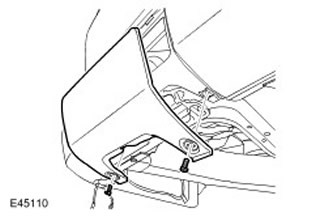

4. Выверните 4 винта, 2 болта и освободите 2 зажима накладки заднего бампера.

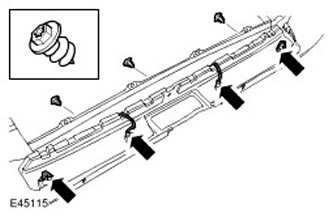

5. С посторонней помощью снимите 4 зажима с внутренней кромки накладки бампера.

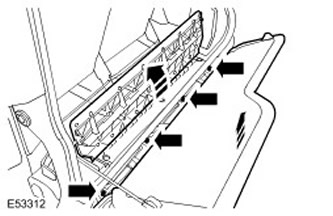

• Наклоните откидной борт, чтобы получить доступ.
• Откройте крышку откидного борта.

6. Снимите накладку заднего бампера.

• Освободите 12 зажимов.
• Отсоедините электрический разъем жгута проводов датчиков системы помощи при парковке (если установлена).

7.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

Снимите заглушку отверстия буксировочного устройства. Выверните 2 винта.



8. Снимите панель отделки заднего бампера. Освободите 11 зажимов.



9. Снимите вставку бампера. Выверните 3 винта.



Автомобили с системой помощи при парковке

10. Снимите жгут проводов датчиков системы помощи при парковке. Отсоедините 4 электрических разъема.



Автомобили с системой помощи при парковке

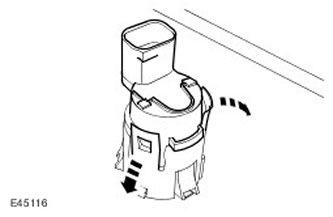

11. Снимите датчик системы помощи при парковке.

• Освободите 2 зажима.
• Повторите описанную выше процедуру с остальными тремя датчиками.

Автомобили с системой помощи при парковке

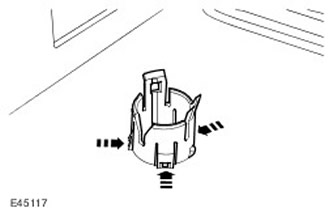

12. Снимите декоративную панель датчика системы помощи при парковке.

• Освободите 3 зажима.
• Повторите описанную выше процедуру с декоративными панелями остальных трех датчиков.

Установка

Автомобили с системой помощи при парковке

1. Установите декоративные панели датчиков системы помощи при парковке.

Автомобили с системой помощи при парковке

2. Установите датчики системы помощи при парковке.

Автомобили с системой помощи при парковке

3. Установите жгут проводов датчиков системы помощи при парковке. Подсоедините электрические разъемы.

4. Установите вставку бампера.

• Закрепите (если есть) жгут проводов датчиков системы помощи при парковке.
• Затяните винты.

5. Установите панель отделки заднего бампера.

6. Установите заглушку отверстия буксировочного устройства. Затяните винты.

7. Установите накладку заднего бампера

• Подсоедините электрический разъем жгута проводов датчиков системы помощи при парковке (если есть).
• Введите в зацепление зажимы.
• Затяните винты.
• Затяните болты (момент затяжки 10 Нм).

8. Установите оба молдинга панелей задней боковой части кузова. Для получения дополнительной информации обратитесь к Молдинг задней боковой панели кузова (76.43.55)

9. Установите оба задних фонаря в сборе. Для получения дополнительной информации обратитесь к Задний фонарь в сборе (86.40.70)
