Правый каталитический нейтрализатор 4.0L (Дискавери 3)

Специальный инструмент

Ключ для датчика HO2S 310-121 (LRT-19-014)

Снятие

1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Приподнимите и установите автомобиль на опоры.

3. Снимите поперечину коробки передач. Для получения дополнительной информации обратитесь к Опорный поперечный элемент коробки передач (76.10.09 or 76.10.92)

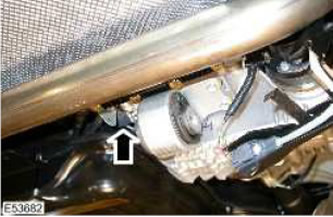

4. Высвободите жгут электропроводки правого заднего датчика HO2S. Отсоедините электрический разъем.

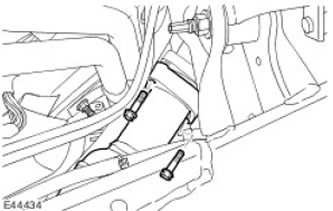

5. Отсоедините каталитический нейтрализатор от выпускного коллектора. Выверните и отбракуйте 2 болта.





6. Снимите каталитический нейтрализатор.

• Отверните 2 гайки.
• Отбракуйте прокладку.

7.

ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если элемент снимается только для получения доступа.

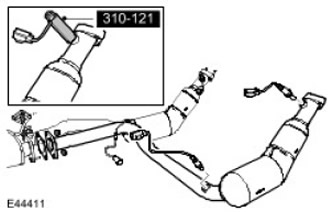

Используя специальный инструмент, снимите оба датчика HO2S с каталитического нейтрализатора.

Установка

1.

ВНИМАНИЕ: Не допустите попадания консистентной смазки на кончик датчика HO2S.

Используя специальный инструмент, установите датчик HO2S на каталитический нейтрализатор и затяните усилием 45 Нм.

• Очистите элементы.
• Нанесите на резьбу датчика HO2S консистентную смазку.

2. Подсоедините каталитический нейтрализатор к переднему глушителю.

• Очистите элементы.
• Установите новую прокладку.
• Затяните гайки усилием 55 Нм.

3. Подсоедините каталитический нейтрализатор к выпускному коллектору.

• Очистите элементы.
• Затяните новые болты усилием 22 Нм.

4. Установите поперечину коробки передач. Для получения дополнительной информации обратитесь к Опорный поперечный элемент коробки передач (76.10.09 or 76.10.92)

5.

ВНИМАНИЕ: Убедитесь, что жгут электропроводки подогреваемого кислородного датчика не имеет изгибов, превышающих 180 градусов, и не касается выпускного коллектора или карданного вала.

Подсоедините электрические разъмы датчика HO2S. Закрепите жгут электропроводки датчика HO2S.

6. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
