Турбокомпрессор - снятие и установка (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Выньте фильтрующий элемент воздухоочистителя.

СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Фильтрующий элемент воздухоочистителя.

3. Снимите раздаточную коробку (IRD).

РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Раздаточная коробка: модели с двигателем Td4.

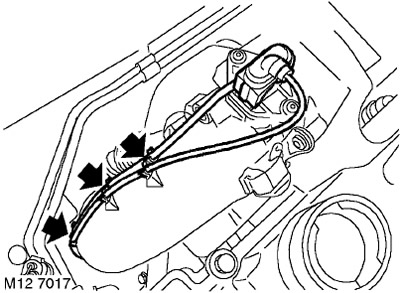

4. Отсоедините вакуумный шланг и проводной жгут от воздушного шланга турбокомпрессора.

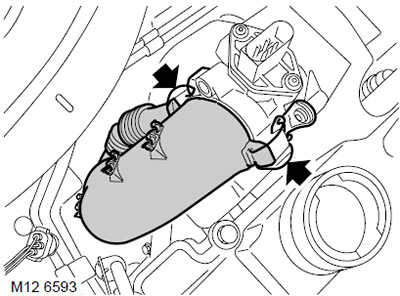

5. Снимите два хомута крепления воздушного шланга турбокомпрессора к датчику расхода/температуры воздуха и снимите шланг.

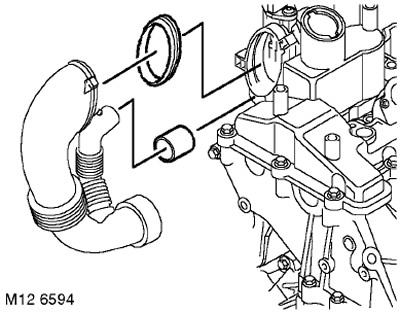

6. Снимите уплотнение между шлангом и датчиком расхода/температуры воздуха.

7. Снимите втулку, соединяющую шланг вентиляции картера с корпусом воздухоочистителя.

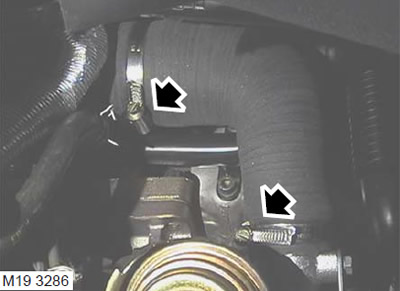

8. Ослабьте 2 хомута и снимите шланг с выходного патрубка турбокомпрессора.

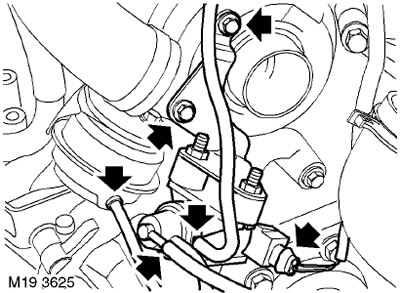

9. Отсоедините разъём от электровакуумного клапана регулирования давления наддува.

10. Отсоедините вакуумный шланг от электровакуумного клапана регулирования наддува турбокомпрессора.

11. Отсоедините атмосферный шланг от электровакуумного клапана регулирования наддува турбокомпрессора.

12. Отсоедините вакуумный шланг от перепускного клапана турбокомпрессора.

13. Отверните 2 болта и снимите электровакуумный клапан.

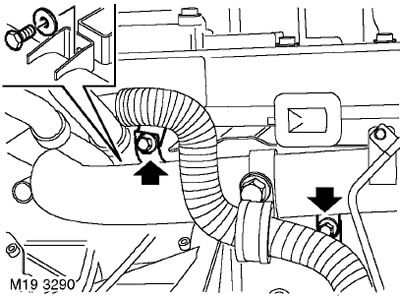

14. Отверните 2 болта крепления выходного шланга турбокомпрессора к распределительной трубе системы охлаждения.

15. Ослабьте, но не отворачивайте полностью оставшийся болт крепления выходного шланга турбокомпрессора к распределительной трубе системы охлаждения.

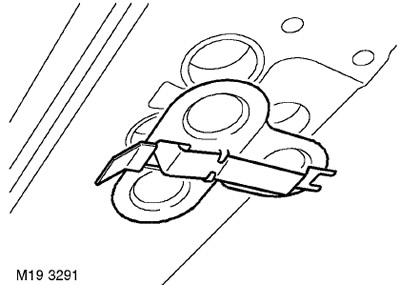

16. Снимите крышку лючка с теплозащитного экрана.

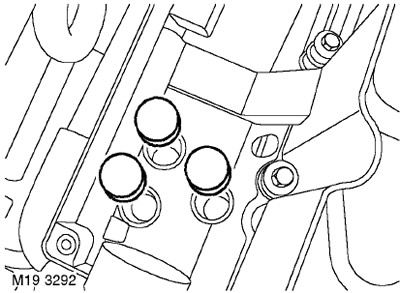

17. Выньте 3 заглушки из основания фильтра очистки воздуха.

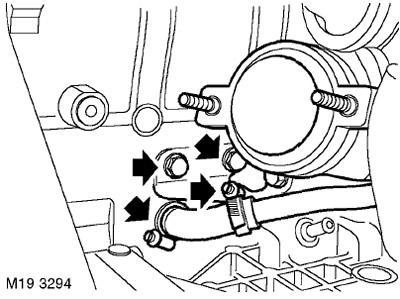

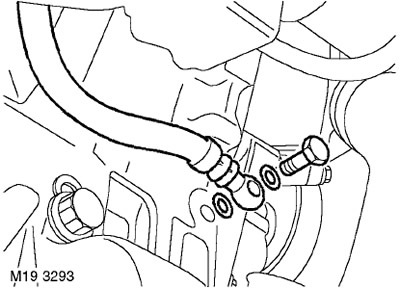

18. Выверните из блока цилиндров пустотелый болт подачи масла на турбокомпрессор и утилизируйте уплотнительные шайбы.

ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.

19. Ослабьте 2 хомута и отсоедините маслосливной шланг от блока цилиндров.

20. Отверните 2 болта крепления трубки слива масла из турбокомпрессора к блоку цилиндров.

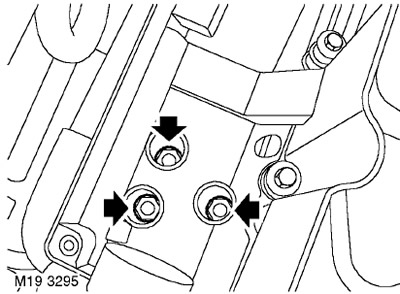

21. С помощью напарника отверните 3 болта и снимите ТКР. Утилизируйте прокладку.

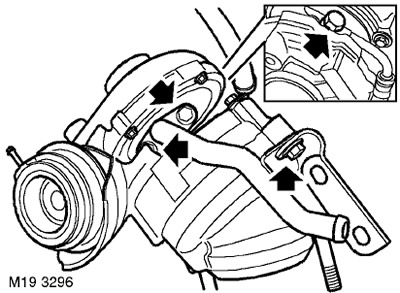

22. Для облегчения последующей сборки пометьте положение трубки подачи масла на ТКР.

23. Отверните пустотелый болт крепления трубки подачи масла и снимите трубку с ТКР. Утилизируйте уплотнительные шайбы.

24. Отверните болт кронштейна трубки слива масла из ТКР.

25. Отверните 2 болта крепления трубки слива масла и снимите трубку с ТКР. Утилизируйте прокладку.

Установка

1. Протрите трубку слива масла из турбокомпрессора и ответные поверхности.

2. Установите трубку слива масла с новой прокладкой на ТКР.

3. Затяните болты крепления фланца трубки слива масла моментом 8 Нм и болт крепления кронштейна трубки - моментом 20 Нм.

4. Протрите маслоподающую трубку турбокомпрессора и ответные поверхности.

5. Взяв новые уплотнительные шайбы, установите маслоподающую трубку, вверните пустотелый болт и затяните его. Момент затяжки 22 Нм.

6. Протрите турбокомпрессор и и ответную привалочную поверхность на выпускном коллекторе.

7. Установите турбокомпрессор на новую прокладку и затяните болты его крепления. Момент затяжки 50 Нм.

8. Протрите маслоподающую трубку и пустотелый болт.

9. Взяв новые уплотнительные шайбы, установите маслоподающую трубку на блок цилиндров, вверните пустотелый болт и затяните его. Момент затяжки 22 Нм.

10. Вверните болты крепления кронштейна и затяните их моментом 20 Нм.

11. Наденьте шланг слива масла и затяните хомуты.

12. Установите заглушки в отверстия в основании фильтра очистки воздуха.

13. Установите крышку лючка на теплозащитный экран.

14. Вверните болты крепления выходного воздушного шланга ТКР. Момент затяжки болтов М6 - 10 Н·м, болтов М8 - 20 Н·м.

15. Наденьте выходной воздушный шланг ТКР и затяните хомуты.

16. Установите электровакуумный клапан регулирования наддува на место и затяните болты крепления моментом 10 Н·м.

17. Присоедините вакуумные шланги.

18. Присоедините атмосферный шланг к электровакуумному клапану регулирования наддува.

19. Присоедините разъём к электровакуумному клапану регулирования наддува.

20. Установите штуцер шланга вентиляции.

21. Установите верхнюю прокладку на воздушный шланг турбокомпрессора и проверьте состояние нижней прокладки на турбокомпрессоре.

22. Установите шланг на турбокомпрессор, присоедините шланг вентиляции и датчик расхода/температуры воздуха.

23. Закрепите воздушный шланг хомутами.

24. Закрепите вакуумный шланг и жгут в хомутах.

25. Установите фильтрующий элемент воздухоочистителя.
