Cijevi i crijeva (Discovery 1)

Oprez: Prije odspajanja cijevi ili crijeva očistite područje spoja. Nakon odspajanja, začepite crijevo ili cijev i spojnicu.

Zamjena crijeva pumpe servo upravljača

1. Izvadite čep iz dovodnog crijeva i pričvrstite kopču na crijevo.

2. Stavite crijevo na pumpu.

3. Pričvrstite kopču. Moment pritezanja 3 Nm.

4. Ručno zategnite maticu crijeva.



Prikazano za V8i motor.

5. Dok držite crijevo u ispravnom položaju, zategnite maticu momentom od 20 Nm.

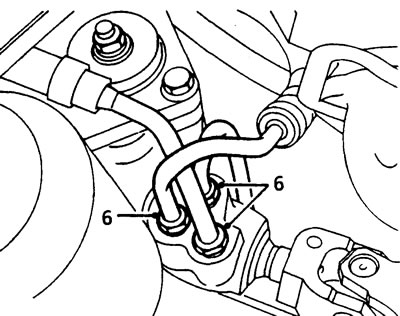

6. Ugradite crijeva na upravljač i ručno zategnite matice za montažu.



7. Zategnite matice: M16 na 20 Nm, M14 na 15 Nm.

Crijeva spremnika pumpe servo upravljača

1. Moment zatezanja steznog vijka je 3 Nm.
