Ne légtelenítsen levegőt a légrugós rendszerből, amíg a járművet fel nem emelték.
Szétszerelés
1. Távolítsa el a kipufogórendszert.
KIPUFOGÓCSÖVŐ ÉS KIPUFOGÓ RENDSZER: Td6 motor, JAVÍTÁSI MUNKÁK, Kipufogórendszer és rendszerelemek felfüggesztése.
2. Csavarja ki a stabilizátorrudat rögzítő anyákat, és válassza le a rugóstagokat a stabilizátorrúdról.
Az anyag egy weboldalról származik (LRman.ru)
VIGYÁZAT: A gömbcsukló elfordulásának megakadályozása érdekében használjon dugókulcsot.
3. Távolítsa el az alátétet a stabilizátor lengőkarjának alsó csapjáról.
VIGYÁZAT: Jelölje meg az alátét helyét a későbbi beszereléshez.

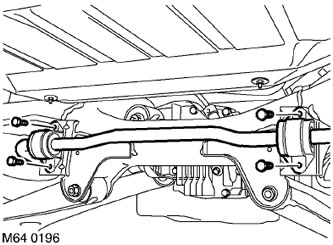

4. Csavarja ki a 4 csavart, amelyek a stabilizátorrúd gumi-fém tartóit a segédkerethez rögzítik.
5. Távolítsa el a bal oldali levegőelem szerelvényt.
HÁTSÓ FELFÜGGESZTÉS, JAVÍTÁSI MUNKÁK, Pneumatikus elasztikus elem.
6. Húzza el a stabilizátorrudat a segédkerettől, és távolítsa el a járműből.
Szerelés
1. Helyezze a stabilizátor rudat a segédkeretre, és állítsa az eredeti helyzetébe.
2. Szerelje be a bal oldali levegőelem szerelvényt.
HÁTSÓ FELFÜGGESZTÉS, JAVÍTÁSI MUNKÁK, Pneumatikus elasztikus elem.
3. Igazítsa a stabilizátorrúd rögzítőit, és húzza meg a rögzítőcsavarokat 38 N·m (28 lb·ft) nyomatékkal.
4. Csatlakoztassa a stabilizátorrúd linkjeit, szerelje fel az alátétet, szerelje be az anyákat, és húzza meg őket 100 N·m (74 lb·ft) nyomatékkal.
FIGYELEM: Az edzett alátétet ugyanabba a pozícióba kell felszerelni, ahol a szétszerelés előtt elfoglalta.
5. Szerelje vissza a kipufogórendszert.
KIPUFOGÓCSÖVŐ ÉS KIPUFOGÓ RENDSZER: Td6 motor, JAVÍTÁSI MUNKÁK, Kipufogórendszer és rendszerelemek felfüggesztése.
