Проверка давления в гидравлической системе TD6 (Рендж Ровер 3)

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Проверка давления

1. Отсоедините отрицательную клемму от аккумуляторной батареи.

2. Откачайте рабочую жидкость из бачка гидроусилителя.

3. Уложите впитывающую ткань, чтобы предотвратить разбрызгивание рабочей жидкости.

4. Ослабьте крепление трубки высокого давления к насосу гидравлического усилителя рулевого управления и снимите трубку.

ВНИМАНИЕ: Следует не допустить попадания рабочей жидкости на генератор.

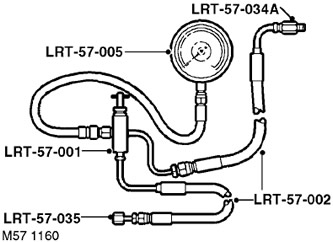

5. Установите адаптер LRT-57-034A на штуцер высокого давления насоса гидроусилителя рулевого управления.

6. Соедините адаптер LRT-57-035 с существующей трубкой высокого давления.

7. Присоедините трубку LRT-57-002 к каждому адаптеру.

8. Присоедините манометр LRT-57-005 к испытательному вентилю LRT-57-001.

9. Соедините шланги LRT-57-002 с вентилем LRT-57-001 и затяните соединения.

10. Присоедините отрицательную клемму к аккумуляторной батарее.

11. Убедитесь в отсутствии утечек рабочей жидкости из системы рулевого управления и соединений испытательного оборудования.

12. В процессе испытаний поддерживайте требуемый уровень рабочей жидкости в бачке гидроусилителя.

13. Откройте испытательный вентиль и запустите двигатель.

14. При двигателе, работающем на холостом ходу, медленно поверните рулевое колесо в крайнее положение и удерживайте его.

15. Повторите операцию для другого крайнего положения.

16. Запишите показания давления в системе.

17. На холостом ходу двигателя отпустите рулевое колесо. Давление в системе должно быть менее 7 бар.

18. Если давление выше указанного, это указывает на наличие неисправности.

19. Чтобы определить, имеется ли неисправность в насосе или в редукторе рулевого управления, закройте вентиль максимум на 5 секунд.

ВНИМАНИЕ: Если держать вентиль закрытым дольше, насос гидроусилителя может выйти из строя.

20. Если значения давления выходят за пределы, указанные в разделе Общие сведения, замените насос гидроусилителя.

21. Если максимальное давление в гидросистеме укладывается в нормы, неисправность может быть в узле рулевого механизма.

22. Завершите проверку, остановите двигатель, отсоедините "массовый" провод от аккумуляторной батареи и откачайте излишки рабочей жидкости из бачка гидроусилителя.

23. Демонтируйте испытательное оборудование.

24. Очистите насос гидроусилителя и соединения трубопроводов.

25. Установите новое уплотнительное кольцо на наконечник трубопровода высокого давления, присоедините трубопровод к насосу и затяните гайку штуцера с моментом 25 Н·м.

Статья скопирована с данного ресурса (www.LRman.ru)

26. Присоедините отрицательную клемму к аккумуляторной батарее.

27. Долейте рабочую жидкость до требуемого уровня и удалите воздух из системы.
