Клапан системы подачи добавочного воздуха (SAI) (Рендж Ровер 3)

Оглавление: Снятие ⇩ Установка ⇩

Описанные ниже действия следует производить также при замене прокладки клапана с вакуумным управлением.

Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Снятие

1. Установите автомобиль на подъёмник.

2. Отсоедините "массовый" провод аккумуляторной батареи.

3. Снимите воздушный шланг между расходомером воздуха и корпусом дроссельной заслонки.

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Шланг, соединяющий датчик расхода воздуха с дроссельным патрубком.

4. Слейте охлаждающую жидкость из системы охлаждения.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

5. Ослабьте хомут, отсоедините шланг нижнего патрубка радиатора от корпуса термостата и отверните болт крепления Р-образного хомута.

6. Отсоедините вакуумный и воздушный трубопроводы от патрубков клапана SAI с вакуумным управлением.

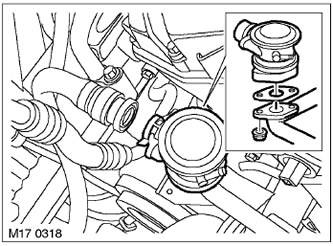

7. Отверните 2 гайки, снимите клапан с вакуумным управлением и утилизуйте старую прокладку клапана.

Установка

1. Очистите сопрягаемые поверхности трубопроводов и клапана с вакуумным управлением.

2. Установите в посадочное место клапана с вакуумным управлением новое уплотнение.

3. Установите на место клапан с вакуумным управлением. Заверните и затяните 2 гайки.

4. Подсоедините к клапану системы SAI вакуумный и воздушный трубопроводы.

5. Наденьте шланг нижнего патрубка радиатора на штуцер корпуса термостата и закрепите хомутом.

6. Заполните охлаждающей жидкостью систему охлаждения.
