2. Îndepărtați capacul plăcii cu circuite imprimate a unității.
3. Scoateți toate luminile de fundal și indicatoarele luminoase.
4. Deșurubați cele 13 șuruburi care fixează placa cu circuite imprimate și scoateți placa.
5. Instalarea se efectuează în ordine inversă.
Articolul a fost copiat de pe această resursă [www.LRman.ru]

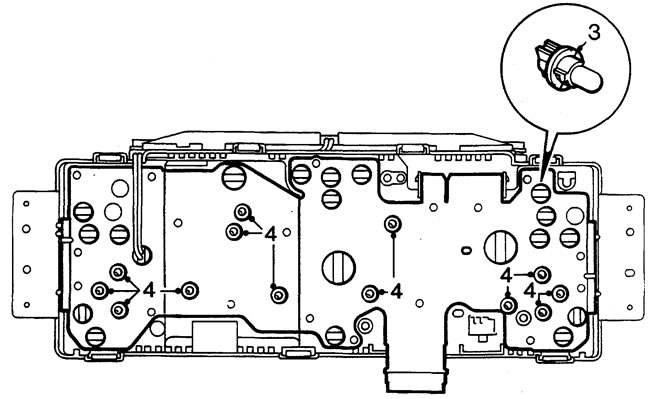

Placă cu circuite imprimate a grupului de instrumente.

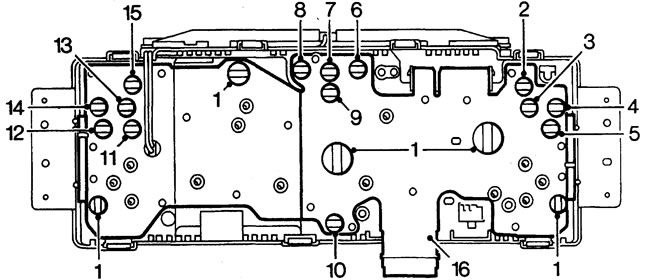

Placă cu circuite imprimate și lămpi: 1 - lămpi de iluminare a panoului, 2 - indicator de avertizare (temperatura uleiului cutiei de viteze), 3 - lampă indicator avarie, 4 - lampă "verificați motorul", 5 - lampă nivel lichid frână/frână de mână, 6 - indicator ABS, 7 - indicator fază lungă, 8 - indicator semnalizare (remorcă), 9 - indicator semnalizare, 10 - indicator suspensie pneumatică, 11 - indicator încărcare, 12 - indicator "cuplați centura", 13 - neutilizat, 14 - indicator control tracțiune, 15 - indicator bujii incandescente (diesel), 16 - placa principală de circuite imprimate.
