Задній випарник та вентилятор (Дискавері 1)

1. Розрядіть систему кондиціювання.

2. Зніміть випарник з повітропроводу верхнього плафона.

3. Зніміть задній лівий бризок.

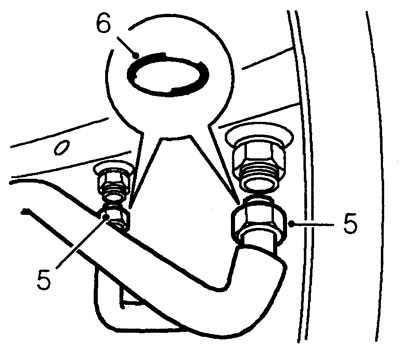

4. Видаліть бруд із місця підключення трубок системи кондиціонування в арці заднього колеса.



5. Відкрутіть гайки кріплення трубок (використовувати два ключі), заглушіть отвори.

6. Викиньте кільця ущільнювача.

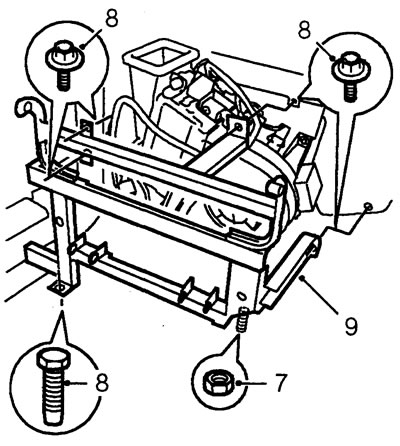

7. Відкрутіть гайку кріплення рами заднього складного сидіння до арки колеса.

8. Відкрутіть 5 гвинтів кріплення рами заднього складного сидіння.

Примітка: гайки болтів розташовані в арці колеса

.

9. Зніміть раму заднього складного сидіння.

10. Від'єднайте два роз'єми заднього кондиціонера.

11. Відкрутіть 3 болти кріплення заднього випарника.

12. Звільніть трубки випарника з гумових втулок у кузові.



13. Зніміть задній випарник із вентилятором.

14. Установка проводиться у зворотному порядку. Встановлюйте нові кільця ущільнювача.

Моменти затягування

• кріплення рами сидіння - 25 Н·м
• трубки високого тиску - 14 Н·м
• трубки низького тиску - 25 Н·м
