Вакуумен усилвател на спирачките (Discovery 1)

Забележка: Усилвателят на спирачките не може да се ремонтира. Сменят се само филтърът, възвратният клапан и гумената дистанционна втулка.

Премахване

1. Изключете батерията.

2. Разкачете конектора на сензора за ниво на спирачната течност.

3. Почистете старателно точките на свързване на спирачните тръби. Развийте крепежните елементи на тръбите и запушете тръбите и фитингите.

4. Разкачете вакуумния маркуч от усилвателя на спирачката.

5. Свалете долния панел, за да получите достъп до бустерния лост (на педала на спирачката).

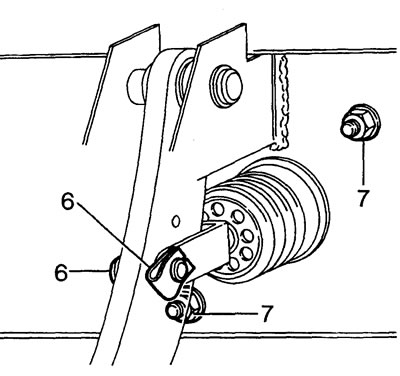

6. Извадете шплинта (или клип) фиксиране на тласкача на педала.

7. Развийте двете гайки, закрепващи усилвателя.



8. Свалете усилвателния блок с главния цилиндър.

9. Източете течността от резервоара на спирачния цилиндър.

10. Отстранете дистанционната втулка за монтаж на усилвателя.

Забележка: Запазете дистанционната вложка за по-късен монтаж, тъй като тя определя размера на задвижващата верига на усилвателя.

11. Преместете главния цилиндър на новия усилвател.

Инсталация

12. Монтирайте дистанционера на усилвателя.

13. Инсталирайте усилвателя на място.



14. Леко смажете с грес точката на свързване на буталото на усилвателя към спирачния педал.

15. Свържете буталото към долния отвор на педала. Монтирайте шплинта.

16. Затегнете гайките за монтаж на усилвателя до 26 Nm.

17. Монтирайте обратно свалените части и обезвъздушете спирачната система.
