Двигател — премахване и монтиране (Discovery 1)

Премахване

1. Поставете колата на асансьор.

2. Свалете задвижващия ремък на спомагателните устройства.

3. Свалете радиатора (вижте "Охладителна система").

4. Свалете капака (вижте "Тяло").

5. Източете маслото на двигателя.

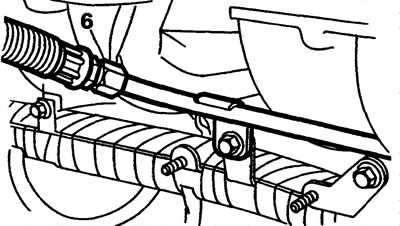

6. Поставете парцал около фитинга на горивната релса, за да съберете излишното гориво. Разхлабете крепежните елементи на горивната линия и освободете остатъчното налягане в системата.

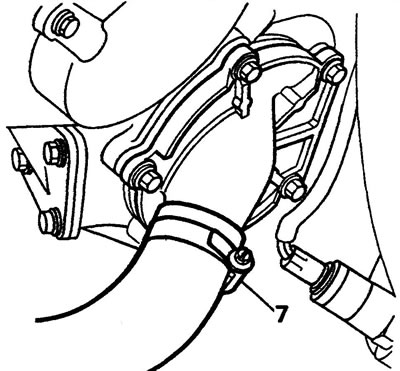

7. Разкачете маркуча на водната помпа.

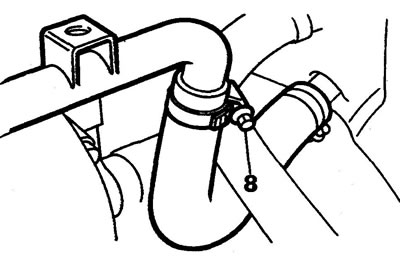

8. Разкачете маркуча на нагревателя.

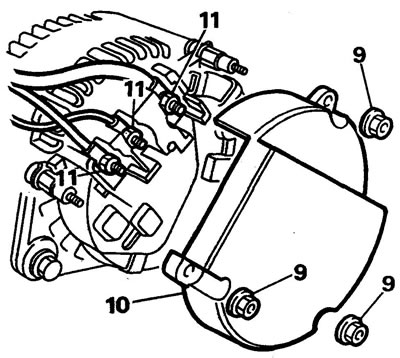

9. Отстранете трите гайки от задния капак на генератора (ако е инсталиран).



10. Свалете задния капак.

11. Изключете трите проводника от генератора.

12. Закрепете кабелите отстрани.

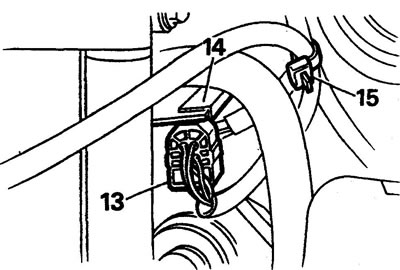

13. Изключете конектора на кислородния сензор.

14. Извадете конектора от скобата.

15. Отрежете пластмасовата кабелна връзка, която поддържа окабеляването.

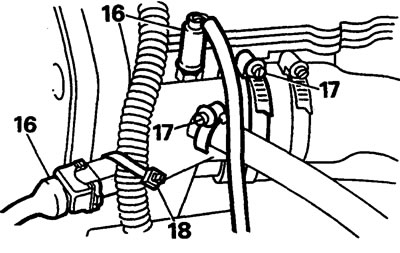

16. Разкачете конекторите на двата сензора за температура на охлаждащата течност

17. Разкачете горните и байпасните маркучи на охладителната система.

18. Отрежете пластмасовата кабелна връзка, която поддържа окабеляването.

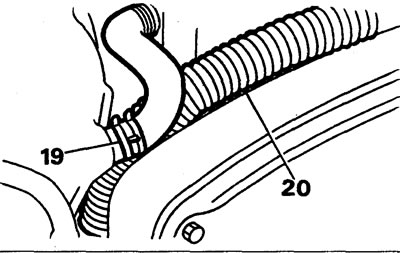

19. Разкачете маркуча за вентилация на картера от всмукателния колектор.



20. Прокарайте кабелния сноп между всмукателния колектор и капака на клапаните.

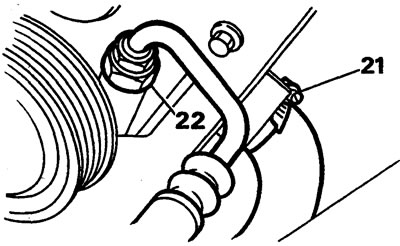

21. Разкачете захранващия маркуч от помпата на сервоусилвателя на волана (ниско налягане).

22. Разкачете изходния маркуч от помпата на сервоусилвателя на волана (високо налягане). Изхвърлете гуменото уплътнение от върха на маркуча. Запушете маркучите и фитингите на помпата.

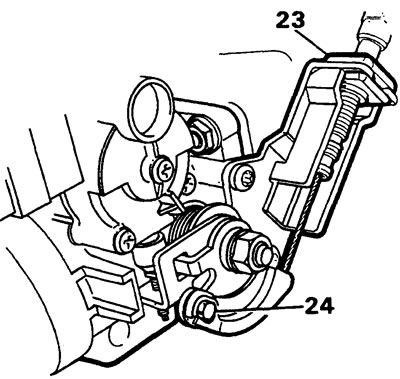

23. Извадете жилото на газта от скобата.

24. Разкачете жилото на газта от гърбицата на дросела. Свалете маркучите на охлаждащата течност от корпуса на дросела.

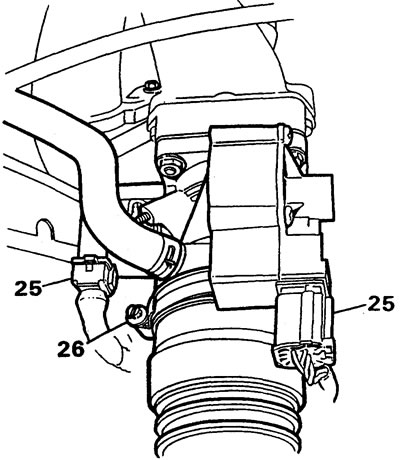

25. Разкачете конекторите на стъпковия двигател и сензора за положение на дросела.



26. Разкачете маркуча между въздушния филтър и дроселовата клапа.



27. Разкачете маркуча на усилвателя на спирачките от всмукателния колектор.

28. Разкачете конектора на сензора за температура на горивото.



29. Разкачете конектора на сензора за налягане на маслото.



30. Изключете конектора на компресора на климатика.





31. Отстранете трите болта, закрепващи скобата за окабеляване към всмукателния колектор.

32. Изключете конектора на сензора за детонация.

33. Развийте двете гайки на проводниците на релето на стартерния соленоид и закрепете проводниците отстрани.



34. Изключете конектора на сензора за положение на коляновия вал.



35. Разкачете конекторите на инжектора.



36. Изключете конектора на сензора за температура на въздуха (на всмукателния колектор).

37. Разкачете и включете горивния маркуч на регулатора на налягането на горивото.

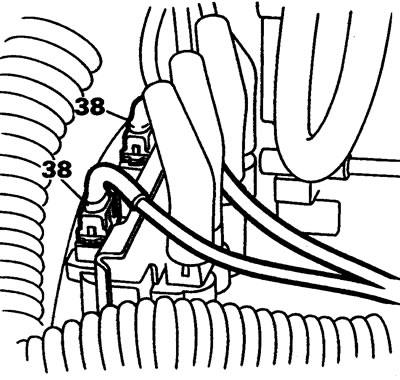

38. Разкачете конекторите на двете бобини за запалване.

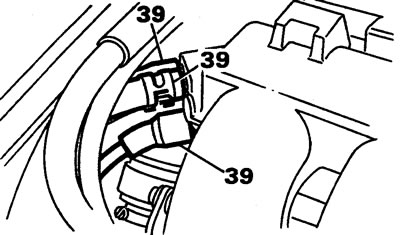

39. Разкачете трите вакуумни маркуча от всмукателния колектор.

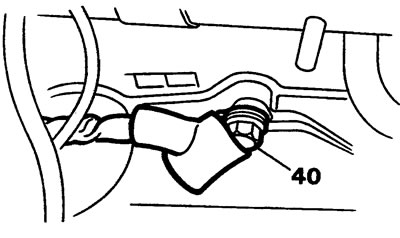

40. Свалете капачката и разкачете заземяващия проводник от блока на цилиндъра.





41. Закрепете заземяващия проводник отстрани.

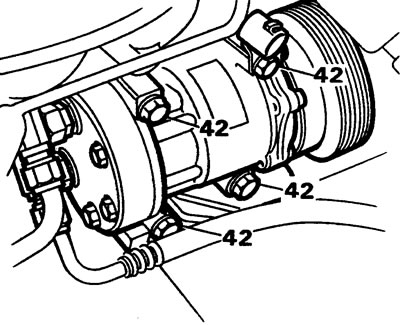

42. Развийте 4-те монтажни болта на компресора на климатика. Закрепете компресора отстрани.

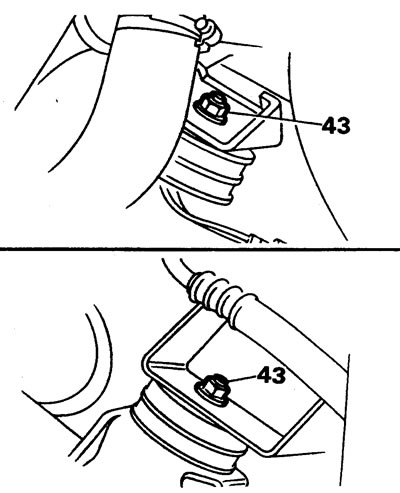

43. Свалете топлинния щит на опората на двигателя, развийте горните гайки на левия и десния опори.

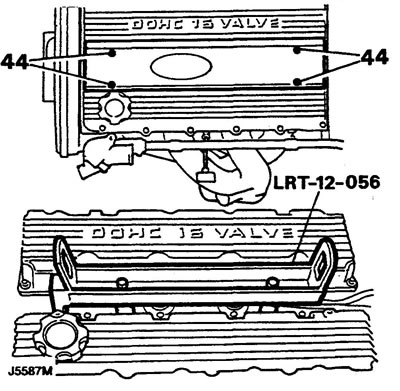

44. Развийте 4 винта и свалете капака на свещта.

45. Прикрепете скобата LRT-12-056 към двигателя. Закрепете двигателя с примка към повдигача на двигателя, за да го закрепите.
