Колесен лагер (Range Rover 3)

Демонтаж

1. Свалете модула на главината.

ЗАДНО ОКАЧВАНЕ, РЕМОНТ, Хъб.

2. Развийте 4-те болта, закрепващи предпазния корпус на спирачния диск към главината.

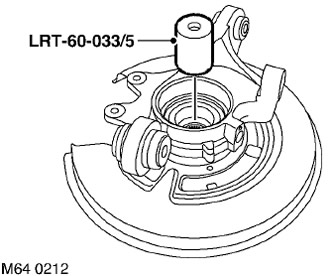

3. Монтирайте инструмент LRT-60-033/5 върху фланеца на главината.

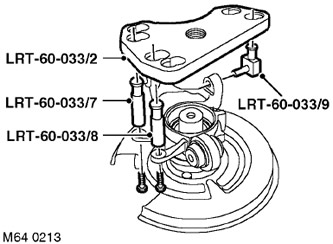

4. Монтирайте плоча LRT-60-033/2. Поставете щифт LRT-60-033/9, за да закрепите плочата.



5. Монтирайте щифтовете LRT-60-033/7 и LRT-60-033/8 върху плочата и подравнете позицията им с монтажните болтове на спирачния апарат. Поставете болтовете, за да закрепите щифтовете.

ЗАБЕЛЕЖКА: Щифтовете трябва да бъдат поставени в отворите, отбелязани с "ЗАДНО". Дългият щифт LRT-60-033/7 трябва да бъде разположен срещу отвора в монтажния болт на горния спирачен апарат.

Оригинална статия на уеб портала www.lrman.ru

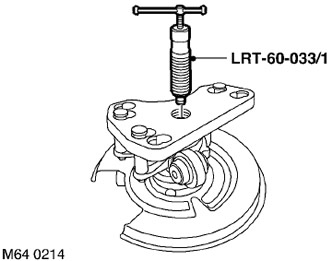

6. Завийте винта LRT-60-033/1 в пластината и натиснете фланеца от главината.

ЗАБЕЛЕЖКА: Това ще остави външния пръстен на лагера на фланеца.

7. Отстранете предпазния капак на спирачния диск.

8. Отстранете пластината LRT-60-033/2 и щифта LRT-60-033/9.

9. Отстранете щифтовете LRT-60-033/7 и LRT-60-033/8.

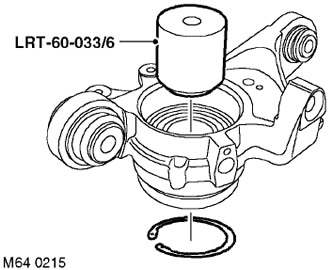

10. Отстранете и изхвърлете задържащия пръстен.



11. Инсталирайте главината върху основата на хидравличната преса. Монтирайте инструмент LRT-60-033/6 върху лагера и го натиснете.

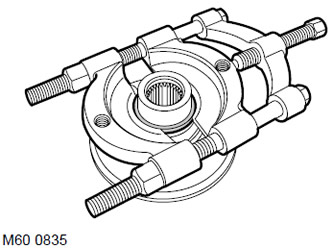

12. С помощта на дърпач за лагери отстранете пръстена на лагера от фланеца на главината.

Сглобяване

1. Почистете главината и нейния фланец от мръсотия.

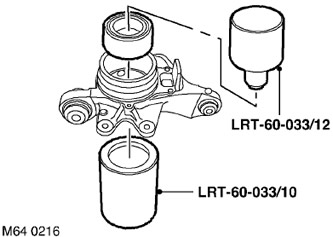

2. Монтирайте опората LRT-60-033/10 върху основата на хидравличната преса и монтирайте главината върху нея.

3. Почистете и подсушете свързващите повърхности на главината и лагера.

4. Смажете монтажния отвор на лагера в главината на половината му дължина с уплътнител STC 50553.

5. Натиснете лагера в главината с помощта на инструмента LRT-60-033/12.

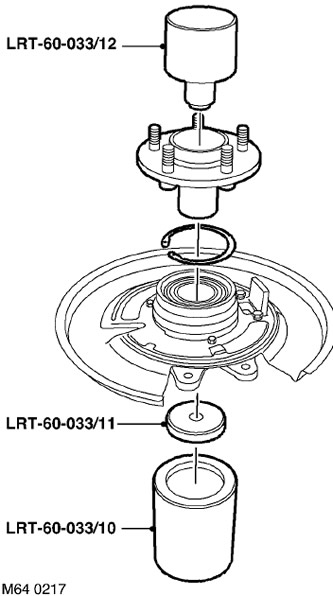

6. Поставете нов задържащ пръстен.



7. Почистете предпазния корпус на спирачния диск и неговото гнездо от мръсотия. Поставете корпуса и затегнете монтажните му болтове.

8. Монтирайте ограничителя на лагера LRT-60-033/11 върху опората и натиснете фланеца в лагера с помощта на инструмента LRT-60-033/12.

9. Извадете инструмента.

10. Инсталирайте отново модула на главината.

ЗАДНО ОКАЧВАНЕ, РЕМОНТ, Хъб.
