Съдържание: Демонтаж ⇩ Сглобяване ⇩
Няма нужда да обезвъздушавате цялата система на въздушното окачване; достатъчно е да го обезвъздушите само от сменяемия въздушен елемент.
Не изпускайте въздух от системата за въздушно окачване, докато автомобилът не бъде повдигнат.
Когато разкачвате фитинг на Voss от който и да е компонент на пневматичното окачване, не го отстранявайте от разкачвания въздушен маркуч.
Не отстранявайте фитинга от маркуча за въздух. При отстраняване на фитинга от маркуча има голяма вероятност да се появят драскотини върху него, което впоследствие може да доведе до изтичане на въздух от системата.
Демонтаж
1. Повдигнете задната част на автомобила и монтирайте стойка.
ПРЕДУПРЕЖДЕНИЕ: Не работете под превозно средство, което е повдигнато само на крик или повдигач. Винаги инсталирайте предпазни опори.
2. Свалете колелото.
3. Отстранете скобата от опората на горния въздушен елемент.
Оригиналната статия се намира на: lrman.ru

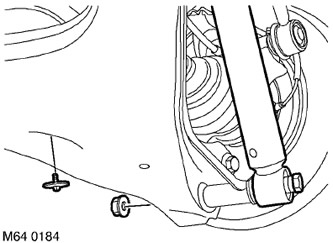

4. Развийте винта, закрепващ пневматичния елемент към долното рамо.
5. Обезвъздушете въздушния елемент, който подменяте.
ЗАДНО ОКАЧВАНЕ, РЕГУЛИРАНЕ, Въздушно окачване - изпускане на въздух и пълнене на системата с въздух.
6. Отстранете болта, закрепващ амортисьора към долното рамо.
7. Разкачете амортисьора от долното контролно рамо.
8. Заедно с партньор спуснете долното рамо на окачването и освободете въздушния елемент, за да получите достъп до фитинга, разположен на маркуча за въздух.
ВНИМАНИЕ: Не деформирайте пневматичния елемент - не го разтягайте или компресирайте.

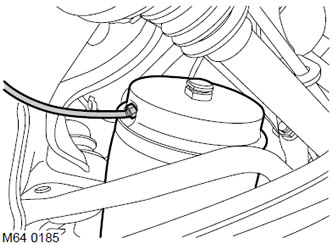

9. Откачете маркуча за въздух.
ПРЕДУПРЕЖДЕНИЕ: Преди да разкачите или отстраните системните компоненти, уверете се, че повърхностите в близост до връзките са чисти от мръсотия. Монтирайте тапи в отворите на фитингите и тръбопроводите, за да предотвратите навлизането на мръсотия в системата.
10. Отстранете модула на пневматичния елемент.
Сглобяване
1. Ако се монтира нов въздушен елемент, отстранете въздушния фитинг от него.
ВНИМАНИЕ: Проверете въздушния елемент за повреди. Ако пневматичният елемент е повреден, той трябва да се смени.
2. Инсталирайте модула на въздушния елемент, свържете въздушния маркуч, но все още не затягайте връзката.
ВНИМАНИЕ: Почистете връзката на маркуча за въздух.

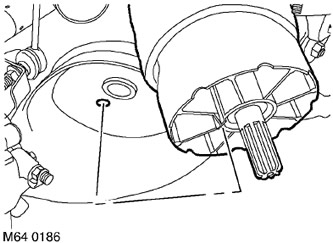

3. Заедно с партньор монтирайте въздушния елемент на долното рамо, като завъртите въздушния елемент така, че монтажната яка да е в правилната позиция.
ВНИМАНИЕ: Не деформирайте пневматичния елемент - не го разтягайте или компресирайте.
4. Затегнете фитинга на маркуча за въздух до 3,5 N·m (2,6 lb·ft).
5. Затегнете въздушния елемент към долното рамо до 7 N·m (5 lb·ft).
6. Подравнете амортисьора с долното контролно рамо, монтирайте монтажния болт и го затегнете до 110 N·m (81 lb·ft).
7. Създайте налягане във веригата, за да закрепите опората на горния въздушен елемент. Монтирайте скобата.
8. Доведете налягането в системата на въздушното окачване до номиналната стойност.
ЗАДНО ОКАЧВАНЕ, РЕГУЛИРАНЕ, Въздушно окачване - изпускане на въздух и пълнене на системата с въздух.
ВНИМАНИЕ: Преди да премахнете опората и да монтирате автомобила на колелата, е необходимо да доведете налягането в системата на въздушното окачване до номиналната стойност.
9. Поставете отново колелото(ата) и затегнете гайките до 140 N·m (103 lb·ft).
10. Отстранете опорите и спуснете автомобила.
