Съдържание: Демонтаж ⇩ Сглобяване ⇩
Не изпускайте въздух от системата за въздушно окачване, докато автомобилът не бъде повдигнат.
Демонтаж
1. Повдигнете задната част на автомобила и монтирайте стойка.
ПРЕДУПРЕЖДЕНИЕ: Не работете под превозно средство, което е повдигнато само на крик или повдигач. Винаги инсталирайте предпазни опори.
2. Отстранете връзката на стабилизиращата щанга.
ЗАДНО ОКАЧВАНЕ, РЕМОНТНИ РАБОТИ, Багажник стабилизатор поперчной стабилност.
3. Отстранете гайката и болта, закрепващи пръта на сензора за височина на тялото към долното рамо на окачването.
4. Поставете крик, за да поддържате долното рамо на окачването.
5. Обезвъздушете веригата на задното въздушно окачване.
ЗАДНО ОКАЧВАНЕ, РЕГУЛИРАНЕ, Въздушно окачване - изпускане на въздух и пълнене на системата с въздух.

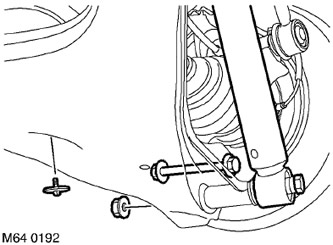

6. Отстранете болта, закрепващ амортисьора към долното рамо.
7. Разкачете амортисьора от долното контролно рамо.
8. Развийте винта, закрепващ пневматичния елемент към долното рамо.
9. Отстранете и изхвърлете гайката и болта, които закрепват долното контролно рамо към главината.

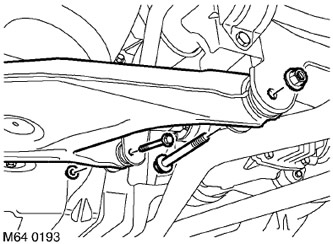

10. Отстранете 2-та болта, закрепващи долното рамо към подрамката.
11. Освободете монтажната яка на въздушния елемент от долното рамо.
ВНИМАНИЕ: Не деформирайте пневматичния елемент - не го разтягайте или компресирайте.
12. Отстранете 2-та болта, закрепващи долното рамо към подрамката. Изхвърлете болтовете.
13. Отстранете долното рамо.
Сглобяване
1. Почистете свързващите повърхности на долното рамо и подрамката.
2. Инсталирайте долното рамо и поставете новите болтове, без да ги затягате напълно.
3. Повдигнете долното рамо и поставете в него монтажната яка на въздушния елемент.
4. Почистете свързващите повърхности на долното рамо и главината.
5. Подравнете главината с долното контролно рамо и монтирайте нови гайка и болт, като ги затегнете до 250 N·m (184 lb·ft).
6. Затегнете въздушния елемент към долното рамо до 7 N·m (5 lb·ft).
7. Подравнете амортисьора с долното контролно рамо, монтирайте монтажния болт и го затегнете до 110 N·m (81 lb·ft).
8. Затегнете болта на долното рамо към подрамката до 165 N·m (121 lb·ft).
9. Доведете налягането в системата на въздушното окачване до номиналната стойност.
ЗАДНО ОКАЧВАНЕ, РЕГУЛИРАНЕ, Въздушно окачване - изпускане на въздух и пълнене на системата с въздух.
10. Позиционирайте връзката на сензора за височина на тялото към долното контролно рамо и затегнете гайката и болта до 19 N·m (14 lb·ft).
11. Инсталирайте връзката на стабилизиращата щанга.
ЗАДНО ОКАЧВАНЕ, РЕМОНТНИ РАБОТИ, Багажник стабилизатор поперчной стабилност.
12. Отстранете опорите и спуснете автомобила.
