Съдържание: Премахване ⇩ Монтиране ⇩
Премахване
1. Изключете заземителния кабел на батерията.
2. Отстранете пластмасовата облицовка на калника на дясното задно колело.
ВЪНШНИ ДЕТАЙЛИ, РЕМОНТНА ДЕЯТЕЛЬНОСТ, Задна калка.
3. Разкачете конектора на блока за контрол на течовете на резервоара за гориво.
4. Развийте болта, закрепващ блока за контрол на течовете, и разкачете монтажните скоби.

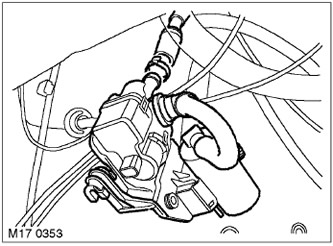

5. Плъзнете блока за контрол на течове, така че да се намира под гърловината за пълнене на гориво. Отстранете и изхвърлете скобата, закрепваща абсорбиращия маркуч към блока за контрол на теча.
ПРЕДУПРЕЖДЕНИЕ: Преди да изключите която и да е част от горивната система, почистете старателно околната среда от мръсотия, прах и отлагания, за да предотвратите навлизането на чужди частици в системата.
6. Откачете абсорбиращия маркуч и отстранете блока за контрол на теча.
7. Затворете всички отвори с тапи.
ЗАБЕЛЕЖКА: Ако разглобяването е извършено само за осигуряване на достъп до други системни компоненти, не трябва да се извършва допълнително разглобяване.
8. Отстранете тръбата на въздушния филтър от връзката на блока за контрол на течовете.
9. Отстранете 3-те винта Torx, закрепващи модула за контрол на течове към скобата, и отстранете модула.
Монтиране
1. Монтирайте блока за контрол на течовете върху скобата и го закрепете с винтове. Свържете маркуча на въздушния филтър към блока за контрол на течовете.
[Статията е копирана от ресурс LRman.ru]
2. Свържете маркуча за въздух на абсорбера към блока за контрол на течовете и го закрепете с нова скоба.
3. Подравнете отвора в тялото с отвора в скобата за блока за контрол на течове, завийте и затегнете закрепващия болт с въртящ момент от 10 Nm.
4. Свържете съединителя към блока за контрол на течовете.
5. Монтирайте пластмасовата облицовка на калника на дясното задно колело.
ВЪНШНИ ДЕТАЙЛИ, РЕМОНТНА ДЕЯТЕЛЬНОСТ, Задна калка.
6. Свържете заземителния кабел на батерията.
