Механізм стаяначнага тормазу (Дыскаверы 1)

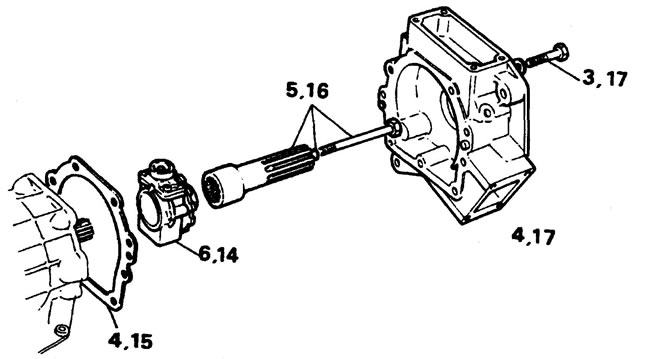

Зняцце

1. Зніміце раздатачную каробку.

2. Зніміце корпус рычага пераключэння раздатачнай каробкі.

3. Адкруціце 9 нітаў мацавання корпуса рэгулятара.

4. Зніміце корпус рэгулятара.

5. Зніміце вал КПП. На аўтамабілі з дызелем зніміце прастаўку.

6. Зніміце рэгулятар і храпавік стаяначнага тормазу.

7. Адкруціце ніт накіроўвалай платы.

8. Зніміце накіроўвалую і прастаўку.

9. Зніміце палец, сабачку і спружыну сабачкі.

10. Агледзіце дэталі, заменіце пры неабходнасці.

Ўстаноўка

11. Усталюйце палец сабачкі і спружыну.

12. Усталюйце на палец сабачку і завядзіце ў адтуліну сабачкі вусік спружыны. Пераканайцеся ў наяўнасці нацягу на спружыне.



13. Усталюйце прастаўку і накіроўвалую плату. Зацягніце ніт мацавання момантам 10 Нм.

14. Усталюйце скрынку рэгулятара.

15. Усталюйце корпус рэгулятара з новай пракладкай.

16. Усталюйце на ніт выходнага вала ўшчыльняльнае кольца і прастаўку (Tdi). Зацягніце ніт.

17. Зацягніце балты мацавання корпуса рэгулятара.

18. Устанавіце на месца знятыя дэталі.
