Механизъм на ръчната спирачка (Discovery 1)

Премахване

1. Свалете разпределителната кутия.

2. Свалете корпуса на лоста за превключване на разпределителната кутия.

3. Развийте 9-те болта, закрепващи корпуса на регулатора.

4. Свалете корпуса на регулатора.

5. Свалете вала на скоростната кутия. При дизелов автомобил свалете дистанционната втулка.

6. Свалете регулатора на ръчната спирачка и тресчотката.

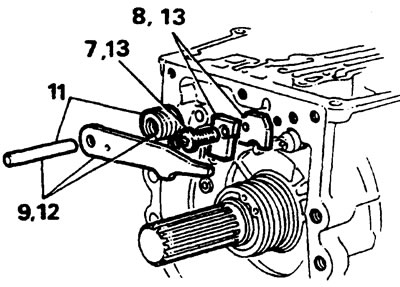

7. Разхлабете болта на водещата плоча.

8. Отстранете водача и дистанционния елемент.

9. Отстранете щифта, палеца и пружината на палеца.

10. Проверете частите и ги сменете, ако е необходимо.

Инсталация

11. Монтирайте палеца и пружината.

12. Поставете палеца на палеца и поставете пружинната антена в отвора в палеца. Уверете се, че има напрежение върху пружината.



13. Монтирайте дистанционния елемент и водещата плоча. Затегнете монтажния болт с въртящ момент от 10 Nm.

14. Монтирайте кутията на регулатора.

15. Монтирайте корпуса на регулатора с ново уплътнение.

16. Монтирайте О-пръстена и дистанционната втулка (Tdi) върху болта на изходния вал. Затегнете болта.

17. Затегнете монтажните болтове на корпуса на регулатора.

18. Монтирайте отново свалените части.
