Премахване и монтиране на автоматична трансмисия (Tdi двигател) (Discovery 1)

Автоматичната скоростна кутия, преобразувателят на въртящ момент и разпределителната кутия се свалят като едно цяло от под превозното средство. За закрепване на автоматичната трансмисия към крика се използва държач, чиито чертежи са показани на фигурата.

Преместете лоста на разпределителната кутия в положение за превключване на по-ниска предавка.

2. Свалете дръжката и капака на лоста на разпределителната кутия.

3. Изключете батерията.

4. Отстранете звукоизолацията от капака на клапаните и всмукателния колектор.

5. Само за автомобили с ляв волан: Разкачете конектора на сензора за ниво на спирачната течност от резервоара за спирачна течност.

6. Освободете снопа кабели от скобите на преградата на двигателния отсек.

7. Разкачете вентилационните тръби на двете кутии от главата на цилиндъра.

8. Разкачете кабела за по-ниска предавка от горивната помпа.

9. Източете охлаждащата течност.

10. Разкачете горния маркуч на радиатора.

11. Разкачете маркуча на турбокомпресора от охладителя на въздуха за пълнене.

12. Свалете топлинния щит на стартера.

13. Свалете стартера.

14. Маркирайте относителното положение на половинките на съединителя на задвижването на преобразувателя на въртящ момент през отвора за монтаж на стартера.

15. Разхлабете монтажните болтове на съединителя на преобразувателя на въртящ момент. За да получите достъп до болтовете, завъртете коляновия вал на двигателя.

16. Повдигнете колата на асансьор.

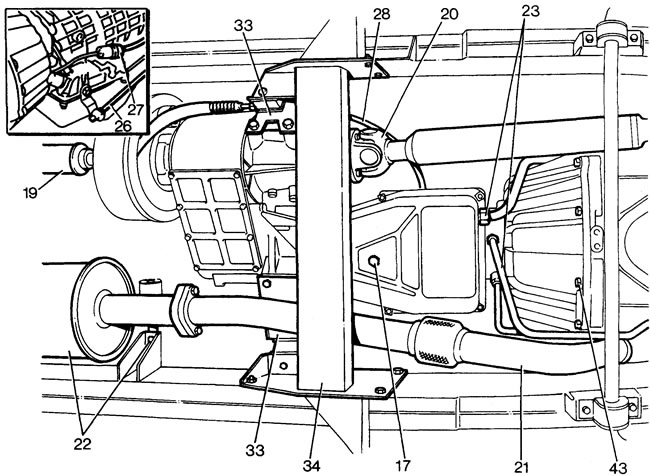

17. Източете маслото от двете кутии.

18. Разкачете кабела на скоростомера.

19. Свалете задния карданен вал.



20. Разкачете предния карданен вал от разпределителната кутия и го закрепете отстрани.

21. Свалете изпускателната тръба.

22. Разкачете скобите на окачването на ауспуха и преместете ауспуха настрани.

23. Разкачете маркучите за охлаждане на маслото от автоматичната скоростна кутия.

24. Запушете маркучите и фитингите.

25. Развийте болта, закрепващ опорната скоба към картера на двигателя, преместете маркучите за охлаждане на маслото на автоматичната трансмисия настрани.

26. Изключете управляващия кабел от лоста на автоматичната скоростна кутия.

27. Разкачете конектора на превключвателя за блокиране на стартера.

28. Разкачете жилото на ръчната спирачка.

29. Разкачете конектора на превключвателя за заключване на диференциала.

30. Отстранете двата долни болта на корпуса на входния лагер на разпределителната кутия.

31. Закрепете държача на автоматичната скоростна кутия към крика.

32. Преместете държача към автоматичната скоростна кутия и го закрепете с болтовете, отстранени от разпределителната кутия.

33. Разкачете опорите на разпределителната кутия.

34. Свалете напречната греда на опората.

35. Свалете скоростната кутия, за да осигурите достъп до горните компоненти.

36. Свалете дясната опора на автоматичната скоростна кутия.

37. Отрежете пластмасовата скоба, закрепваща проводниците към вентилационните тръби.

38. Отверните определяне на тръбата на сондата към картеру гидротрансформатора.

39. Махнете с автоматична предавателна кутия тръбата на сондата, заглушите монтаж.

40. Поставете временна опора под двигателя.







41. Разкачете скобата на кабела за превключване на предавките от корпуса на преобразувателя на въртящ момент.

42. Развийте двата горни монтажни болта на корпуса на преобразувателя на въртящ момент.

43. Отверните гайки за закрепване на картера гидротрансформатора, отодвиньте автоматична предавателна кутия от двигателя.

44. Закрепете преобразувателя на въртящ момент, за да предотвратите падането му.

45. Спуснете крика и извадете автоматичната скоростна кутия изпод колата.

46. Монтажът се извършва в обратен ред.
