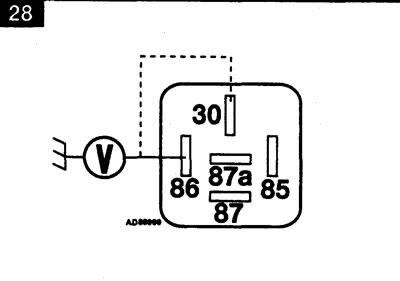

Проверка напряжения питания - рис. 28
Технические условия
| Контакты | Состояние | Напряжение |
| 30 и масса | Зажигание ВЫКЛ | аккумуляторной батареи |
| 86 и масса | Зажигание ВЫКЛ | аккумуляторной батареи |
Убедитесь, что зажигание выключено.
Снимите реле.
Измерьте напряжение между контактами посадочной колодки реле и массой.
Оригинал статьи находится на www.LRman.ru
Если напряжение не соответствует техническим условиям, проверьте электропроводку и предохранители.

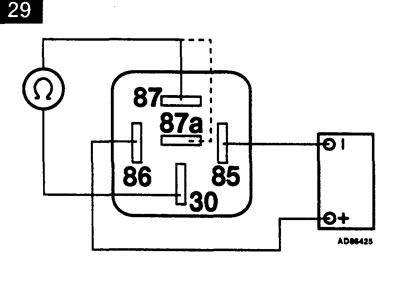

Проверка работоспособности - рис. 29
Технические условия
| Контакты | Питание | Сопротивление |
| 30 и 87 | Нет | Бесконечность |
| 30 и 87а | Нет | Бесконечность |
| 30 и 87 | Есть | Ноль |
| 30 и 87а | Есть | Ноль |
| "+" аккумуляторной батареи к выводу 86 | ||
| "-" аккумуляторной батареи к выводу 85 | ||
Примечание: соблюдайте указанную полярность подсоединения питания, иначе реле может быть повреждено.
Убедитесь, что зажигание выключено.
Отсоедините реле.
Измерьте сопротивление между контактами реле.
Подведите напряжение питания от аккумуляторной батареи к указанным контактам реле.
Измерьте сопротивление между контактами реле.
