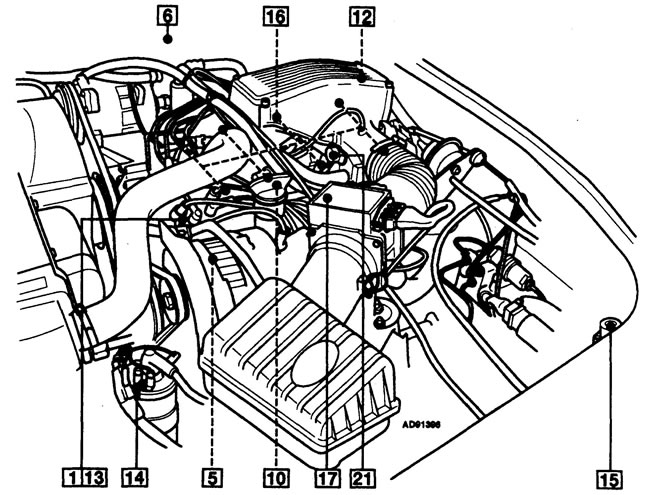

1 - датчик положения коленчатого вала, 2 - диагностический разъем (справа под панелью приборов), 3 - электронный блок управления (справа), 4 - реле системы управления двигателем (справа), 5 - датчик температуры охлаждающей жидкости, 6 - клапан аккумулятора паров топлива, 7 - топливный фильтр (сзади шасси), 8 - топливный насос - в топливном баке, 9 - реле топливного насоса (справа), 10 - датчик температуры топлива, 11 - подогреваемый кислородный датчик (на приемных трубах системы выпуска), 13 - усилитель системы зажигания, 14 - катушки зажигания, 15 - инерционный выключатель топливоподачи. 16 - форсунки системы впрыска топлива, 17 - расходомер воздуха, 18 - сопротивление нейтрального положения селектора (в жгуте проводов), 19 - заглушка кодирования электронного блока управления (справа панели приборов), 20 - выключатель "стоянка"/"нейтраль" автоматической коробки передач, 21 - датчик положения дроссельной заслонки, 22 - датчик скорости автомобиля.
- Модель — Код двигателя
- Discovery V8 — -
- Range Rover 3,9 — 35D/36D
- Range Rover 4,2 — 40D
- Система впрыска — Lucas 14 CUX
- Впрыск — распределенный
- Тип системы зажигания — транзисторная, с индуктивным датчиком
- Поиск неисправностей — Алгоритм №8
