Педаль тормоза (Дискавери 3)

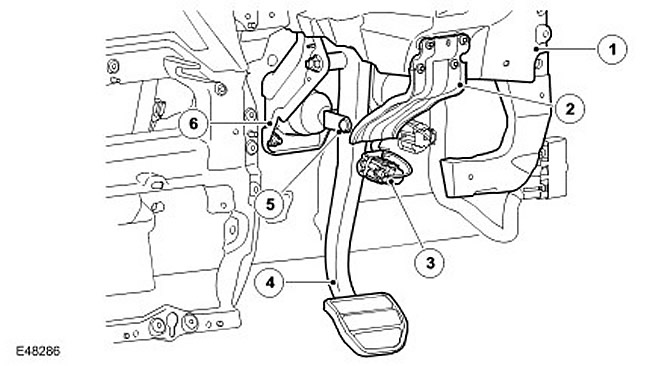

ПРИМЕЧАНИЕ: Показана модель с автоматической коробкой передач, модель с механической коробкой передач имеет аналогичную конструкцию.

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Внутренняя поперечная балка шасси
2	-	Буфер педали тормоза
3	-	Выключатель стоп-сигналов
4	-	Педаль тормоза
5	-	Штифт с головкой с отверстием и шплинт
6	-	Кронштейн педали тормоза

Педаль тормоза крепится к кронштейну, установленному с задней стороны перегородки моторного отсека. На моделях с левосторонним рулевым управлением и механической коробкой передач для педали тормоза используется те же кронштейн и шарнирный болт, что и для педали сцепления. На моделях с правосторонним рулевым управлением и механической коробкой передач для педали тормоза используется отдельный кронштейн. Штифт с головкой с отверстием и шплинт соединяют педаль тормоза со штоком усилителя тормозной системы. Буфер педали тормоза установлен на внутренней поперечной балке шасси для ограничения движения педали тормоза назад в случае аварии.

Выключатель стоп-сигналов установлен на кронштейне педали тормоза и включается педалью тормоза. Для получения дополнительной информации обратитесь к Anti-Lock Control - Traction Control (206-09A Anti-Lock Control - Traction Control)
