Снятие и установка щитка приборов (Дискавери 3)

Снятие

1. Для получения доступа полностью выдвиньте рулевую колонку.

2. Снимите рулевое колесо. Для получения дополнительной информации обратитесь к Рулевое колесо (57.61.01)

3. Снимите верхний кожух рулевой колонки. Отпустите четыре зажима.

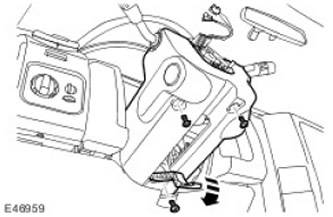

4. Снимите нижний кожух рулевой колонки.

• Выверните 3 винта Torx.
• Освободите крепление рычага регулировки рулевой колонки.

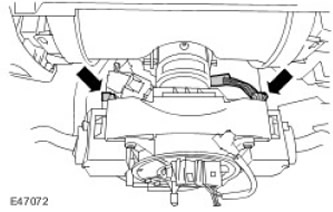

5. Отсоедините 2 электрических разъем а от многофункциональных переключателей рулевой колонки.



6. Отсоедините 2 электрических разъем а от подвижной контактной группы.





7. Снимите переключатель рулевой колонки в сборе. Выверните четыре болта Torx.

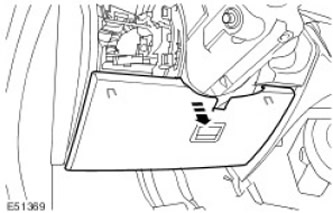

8. Снимите панель доступа к панели приборов. Отпустите два зажима.

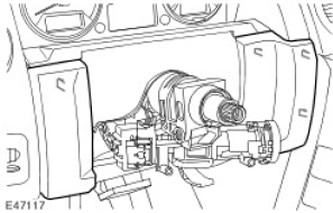

9. Снимите боковую панель отделки рулевой колонки.

• Отпустите зажимы.
• Повторите описанную выше процедуру на другой стороне.

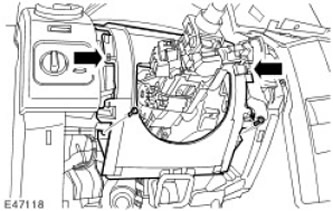

10. Снимите панель кожуха рулевой колонки.

• Выверните 2 винта Torx.
• Отпустите два зажима.

11. Снимите щиток приборов.

• Выверните 2 винта Torx.
• Отсоедините электрический разъем.

Оригинал статьи можно найти тут www.LRman.ru

Установка

1. Установите щиток приборов.

• Подсоедините электрический разъем.
• Затяните винты Torx.

2. Установите панель кожуха рулевой колонки.

• Закрепите хомутами.
• Затяните винты Torx.

3. Установите боковую панель отделки рулевой колонки.

• Закрепите зажимом.
• Повторите описанную выше процедуру на другой стороне.

4. Установите панель доступа к панели приборов. Закрепите хомутами.

5. Установите переключатель рулевой колонки в сборе. Затяните болты Torx усилием 3 Нм.

6. Подсоедините электрические разъемы подвижной контактной группы и многофункциональных переключателей рулевой колонки.



7. Установите кожухи рулевой колонки. Затяните винты Torx.

8. Установите рулевое колесо. Для получения дополнительной инфор м ации обратитесь к Рулевое колесо (57.61.01)

9. С помощью диагностического прибора T4 настройте конфигурацию нового щитка приборов.
