Правый выпускной коллектор (Дискавери 3)

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда устанавливайте автомобиль на надежные опоры.

Приподнимите и подоприте автомобиль.

3. Слейте жидкость из системы охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)

4. Снимите поддон дополнительной аккумуляторной батареи. Для получения дополнительной информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)

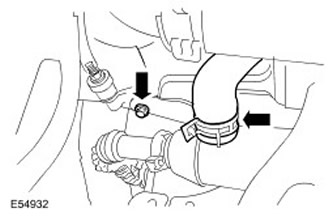

5. Снимите выпускной трубопровод правого клапана рециркуляции отработавших газов (EGR). Для получения дополнительной информации обратитесь к Выпускной патрубок клапана рециркуляции отработавших газов (EGR) (17.45.18)

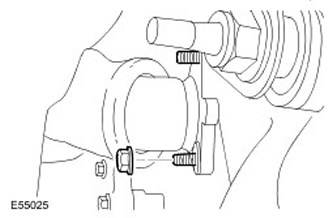

6. Снимите кронштейн фиксации топливопровода.

• Отсоедините топливопроводы.
• Выверните болт.

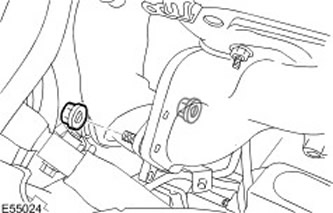

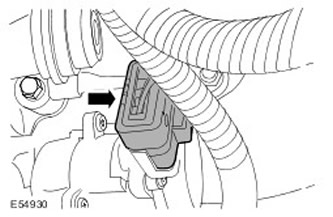

7. Рассоедините штекерный разъем клапана EGR.

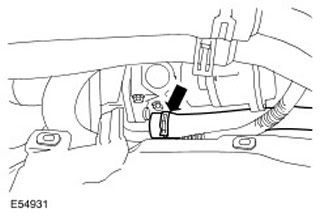

8. Отсоедините впускной шланг охлаждающей жидкости от клапана EGR. Отпустите хомут.





9. Отсоедините выпускной шланг охлаждающей жидкости от клапана EGR.

• Выверните болт.
• Отпустите хомут.

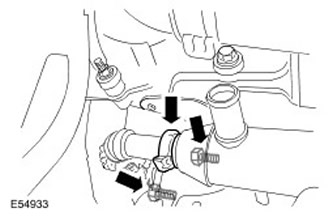

10. Снимите впускную трубку клапана EGR.

• Отпустите хомут.
• Выверните 2 болта.
• Снимите прокладку и отбракуйте ее.
• Снимите зажим и отбракуйте его.

11. Снимите правое переднее колесо в сборе с шиной.

12. Для обеспечения доступа снимите теплозащитные экраны верхнего рычага подвески и тормозной магистрали.

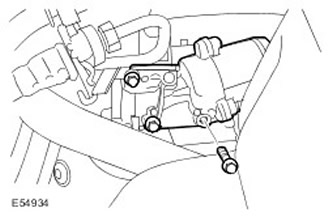

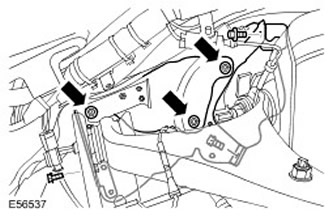

13. Снимите правый клапан EGR в сборе с теплообменником. Выверните 3 болта.

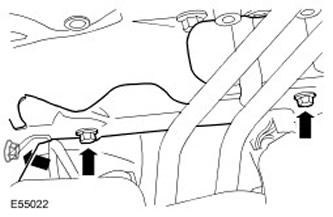

14. Снимите теплозащитный экран правого выпускного коллектора. Выверните 3 болта.

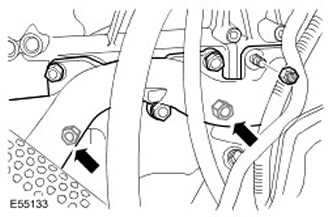

15. Выверните 2 гайки перепускной трубки отработавших газов.



16. Выверните оставшуюся гайку перепускной трубки отработавших газов.





17. Снимите правый выпускной коллектор.

• Отверните 6 гайки.
• Снимите прокладку и отбракуйте ее.
• Снимите и отбракуйте шпильки.

Установка

1. Затяните шпильки крепления выпускного коллектора (момент затяжки 13 Нм). Установите новую прокладку.

2.

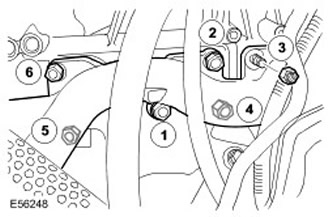

ПРИМЕЧАНИЕ: Затяжку гаек производит в указанном порядке.

Установите правый выпускной коллектор. Затяните гайки (момент затяжки 24 Нм).



3. Затяните гайку перепускной трубки отработавших газов (момент затяжки 24 Нм).



4. Затяните 2 гайки перепускной трубки отработавших газов (момент затяжки 24 Нм).

5. Установите теплозащитный экран правого выпускного коллектора. Вверните болты и затяните их моментом 10 Нм.

6. Установите клапан EGR в сборе с теплообменником правого ряда цилиндров. Установите болты клапана EGR, но не затягивайте их полностью на этой стадии.

7.

ПРИМЕЧАНИЕ: На данном этапе не следует полностью затягивать зажим.

Установите впускную трубку клапана EGR.

• Установите новую прокладку.
• Установите новый зажим.
• Не затягивая, установите 2 болта впускного трубопровода клапана EGR.

8 . Полностью закройте зажим.

9. Затяните 2 болта впускного патрубка клапана EGR (момент затяжки 10 Нм).

10. Затяните 3 болта клапана EGR (момент затяжки 10 Нм).

11. Установите теплозащитные экраны верхнего рычага подвески и тормозной магистрали.

12. Установите колесо в сборе с шиной.

13. Затяните болт клапана EGR (момент затяжки 10 Нм).

14. Присоедините выпускной шланг охлаждающей жидкости к клапану EGR.

15. Присоедините впускной шланг охлаждающей жидкости к клапану EGR.

16. Подключите электрический разъем клапана EGR.

17. Установите кронштейн топливопровода.

• Вставьте болт опорного кронштейна топливопроводов и затяните (момент затяжки 10 Нм).
• Закрепите топливопроводы.

18. Установите выпускной патрубок правого клапана EGR. Для получения дополнительной информации обратитесь к Выпускной патрубок клапана рециркуляции отработавших газов (EGR) (17.45.18)

19. Установите лоток дополнительной аккумуляторной батареи. Для получения дополнительной информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)



20. Подсоедините провод массы к аккумулятору. Для получения дополнительной информации обратитесь к Спецификация.

21. Заправьте охлаждающей жидкость систему охлаждения и удалите из системы воздух. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
