Проверка давления в топливной системе 4.4L (Дискавери 3)

Специальный инструмент

Топливный манометр 310-116-01	Переходник для проверки давления топлива 310-116 (LRT-19-006A)	Клапан Шредера и шланг топливного переходника 310-149
Приспособление для размыкания пружинных замков топливной системы 310-D005

1. Отсоедините провод массы от аккумуляторной батареи.

2. Сбросьте давление в топливном коллекторе. Сбрасывание давления в системе подачи топлива - 4.4L (19.50.02)

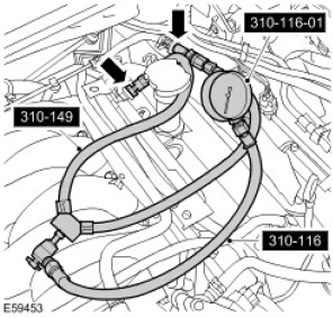

3. Подсоедините специальный инструмент.

• Подсоедините к топливному коллектору.
• Подсоедините к топливопроводу.
• Снимите пылезащитный колпачок клапана Шредера.

4. Подсоедините специальный инструмент. Присоедините клапан Шредера и манометр.



5.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается иметь при себе или пользоваться сотовым телефоном при работе с любыми деталями, имеющими отношение к топливу, или в непосредственной близости от таких деталей. Существует риск возгорания огнеопасных паров. Несоблюдение этих указаний может привести к травме.

ПРЕДОСТЕРЕЖЕНИЕ: В ходе данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые меры по предотвращению возгорания и взрыва.

Запустите двигатель и дайте ему поработать.

• Откройте клапан на специальном инструменте.
• Запишите показания давления топлива.

Первоисточник статьи – веб-сайт www.LRman.ru
6. Номинальные значения давления топлива приводятся в технических характеристиках.

7. Закройте клапан на специальном инструменте.

8.

ПРЕДОСТЕРЕЖЕНИЕ: В ходе данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые меры по предотвращению возгорания и взрыва.

ПРЕДОСТЕРЕЖЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. Существует риск возгорания огнеопасных паров. Несоблюдение этих указаний может привести к травме.

ПРЕДОСТЕРЕЖЕНИЕ: При попадании топлива в глаза промойте их холодной водой или специальным раствором для промывания глаз и незамедлительно обратитесь за медицинской помощью.

ПРЕДОСТЕРЕЖЕНИЕ: При проглатывании топлива не вызывайте рвоту, а незамедлительно обратитесь за медицинской помощью. Несоблюдение этих указаний может привести к травме.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается иметь при себе или пользоваться сотовым телефоном при работе с любыми деталями, имеющими отношение к топливу, или в непосредственной близости от таких деталей. Существует риск возгорания огнеопасных паров. Несоблюдение этих указаний может привести к травме.

Снимите специальный инструмент.

• Положите гигроскопическую ткань для сбора пролитой жидкости.
• Отсоедините специальный инструмент от клапана Шредера.

9. Снимите специальный инструмент.

• Положите гигроскопическую ткань для сбора пролитой жидкости.
• Отсоедините специальный инструмент от топливного коллектора.
• Воспользуйтесь специальным инструментом.
• Отсоедините специальный инструмент от топливопровода.
• Воспользуйтесь специальным инструментом.

10. Установите пылезащитный колпачок клапана Шредера на специальный инструмент.

11. Подсоедините топливопровод. Сбрасывание давления в системе подачи топлива - 4.4L (19.50.02)

12. Подсоедините провод массы к аккумуляторной батарее.
