Описание вакуумного усилителя тормозов (Фрилендер 2)

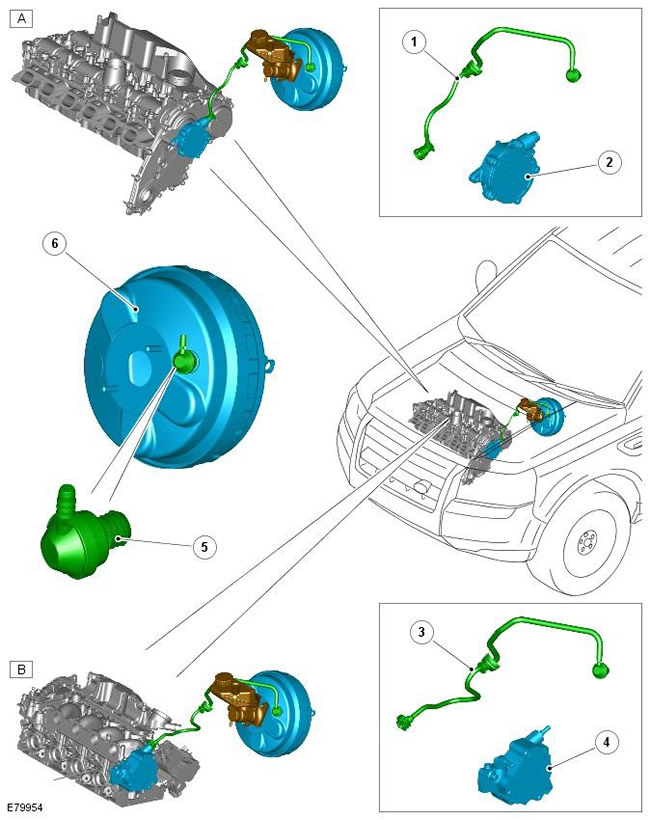

Расположение элементов

ПРИМЕЧАНИЕ: Показан вариант с левосторонним управлением, для варианта с правосторонним управлением аналогично.

Поз.	№ запасной части	Наименование
A	-	Расположение элементов усилителя тормозов - двигатель i6
B	-	Расположение элементов усилителя тормозов - двигатель TD4
1	-	Вакуумный трубопровод - двигатель i6
2	-	Вакуумный насос - двигатель i6
3	-	Вакуумная трубка - двигатель TD4 (до 2010 МГ)
4	-	Вакуумный насос - двигатель TD4
5	-	Контрольный клапан
6	-	Вакуумный усилитель тормозной системы

Поддержку работы тормозной системы обеспечивает вакуумный усилитель неактивного типа.

Усилитель тормозов - это компактный блок, он занимает меньше места, чем обычный усилитель тормозов и улучшает поведение автомобиля при столкновении. Блок снабжен совместно действующими тандемными мембранами диаметром 203,20 мм и 228.60 мм.

Блок расположен в моторном отделении со стороны водителя, герметично уплотнен относительно перегородки моторного отделения прокладкой и закреплен четырьмя шпильками и гайками. Толкатель усилителя тормозов подсоединен к педали тормоза посредством пальца. Выходной толкатель усилителя располагается в главном поршне главного тормозного цилиндра. За дополнительной информацией обратитесь к главе: Гидропривод тормозов (206-06 Гидропривод тормозов, Описание и принцип действия).

Вакуумные элементы

И на бензиновом двигателе i6 и на дизельном двигателе TD4 разрежение, требуемое для работы вакуумного усилителя тормозов, создается вакуумным насосом, установленным в задней части головки цилиндров. Привод вакуумного насоса осуществляется впускным распределительным валом.

Жесткий пластиковый трубопровод соединяет вакуумный насос с обратным клапаном, который установлен на передней камере усилителя тормозов. Длина и разводка этого трубопровода в вариантах с левосторонним и правосторонним управлением различны.

[Текст статьи взят с сайта www.LRman.ru]

Обратный клапан поддерживает разрежение, необходимое для работы усилителя тормозов и не пропускает воздух в переднюю камеру.

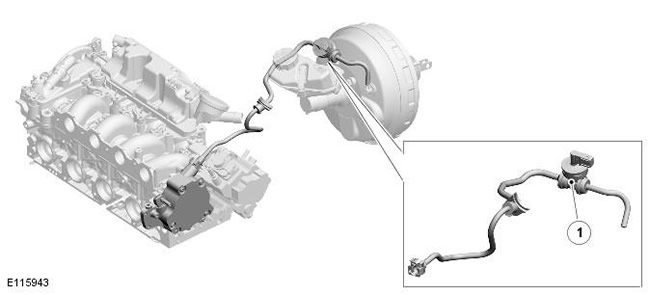

Автомобили, оснащенные системой «Стоп/Старт» - начиная с 2010 МГ

Поз.	№ запасной части	Наименование
1	-	Датчик вакуума усилителя тормозов

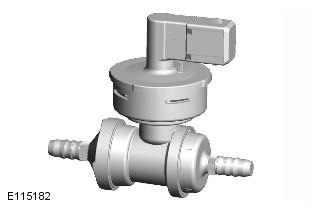

Датчик вакуума усилителя тормозов

Датчик вакуума в тормозной системе, представленный на автомобилях с системой «Стоп/Старт», предназначен для контролирования уровня вакуума в сервоприводе тормозов. Датчик вакуума установлен в вакуумной трубке и соединен по проводам с ECM. За дополнительной информацией обратитесь к главе: Система запуска (303-06C Система запуска - 2.2L Duratorq - Td4, Автомобили изготовленные начиная с 03/2009, Описание и принцип действия).
