Коробка передач (Фрилендер 2)

В главном корпусе коробки передач находятся все элементы коробки передач. Гидротрансформатор находится в отдельном корпусе.

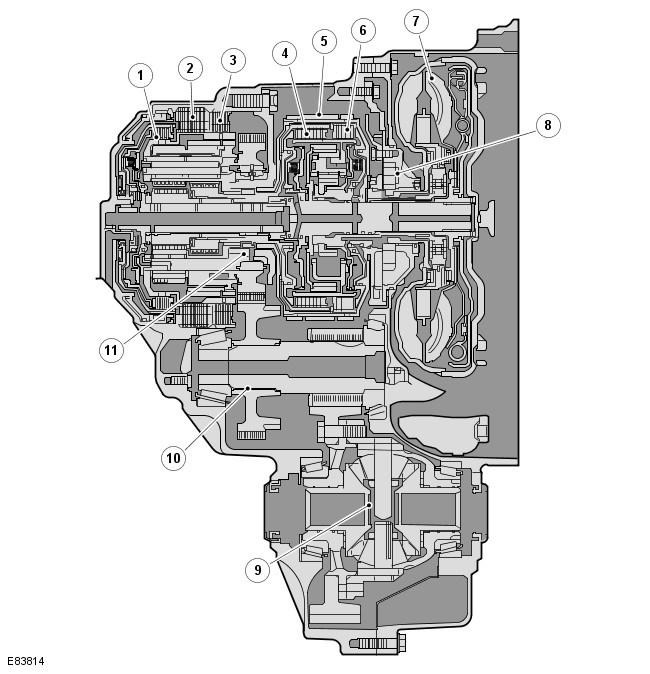

Автоматическая коробка передач AW F21 – вид в разрезе:

Поз.	№ запасной части	Наименование
1	-	Муфта - С2
2	-	Тормоз - В2
3	-	Односторонняя муфта - F1
4	-	Муфта - С1
5	-	Тормоз - В1
6	-	Муфта - С3
7	-	Гидротрансформатор
8	-	Гидравлический насос
9	-	Дифференциал в сборе
10	-	Обратная ведомая шестерня
11	-	Обратная ведущая шестерня

Рабочая жидкость удерживается в нижней части главного корпуса. Комбинированная сливная/заливная заглушка находится в нижней части корпуса. Для проверки уровня масла следует снять внутреннюю заливную заглушку, когда трансмиссионная жидкость находится при температуре 50 - 60°C (122 - 140°F). Если масло капает из отверстия заглушки, уровень правильный.

Коробка передач оснащена охладителем трансмиссионной жидкости, расположенным на левом (LH) торце радиатора. Охладитель соединен с корпусом гидротрансфортматора коробки передач 2 трубопроводами. Жидкостный охладитель соединен с системой охлаждения двигателя и охлаждает трансмиссионную жидкость за счет передачи теплоты от охладителя к охлаждающей жидкости двигателя.

Подробности смотрите на сайте [LRman.ru]

За дополнительной информацией обратитесь к главе: Охлаждение коробки передач (307-02 Охлаждение коробки передач/ коробки передач в блоке с ведущим мостом, Описание и принцип действия).
