Rezonantna komora (s polugom gasa i ventilom gasa) (Discovery 1)

Uklanjanje

1. Odspojite bateriju.

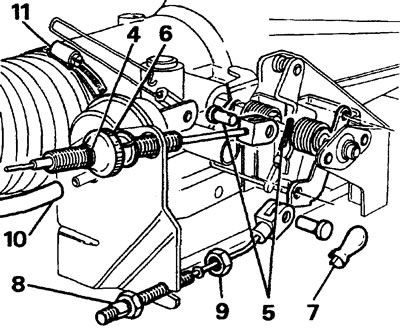

2. Odspojite konektor ventila za regulaciju zraka u praznom hodu.

3. Odspojite vakuumsko crijevo koje se nalazi pored ventila.

4. Označite položaj matica za podešavanje sajle gasa kako biste olakšali naknadnu ugradnju.

5. Uklonite rascjepku koja pričvršćuje ušicu kabela.

6. Izvadite sajlu gasa iz nosača i stavite je sa strane.

7. Uklonite graničnik sajle kick-downa i uklonite klin oka sajle (samo za automatski mjenjač).

8. Omotajte izolirnu traku oko sajle kickdowna u blizini jedinice za podešavanje kako biste pričvrstili maticu za podešavanje.

9. Otpustite sigurnosnu maticu jedinice za podešavanje, uklonite kabel s nosača i pomaknite ga u stranu.

10. Odspojite vakuumsko crijevo sustava tempomata.



11. Uklonite crijevo za zrak s vrata rezonantne komore.

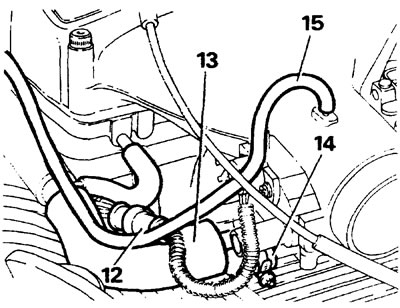

12. Odspojite konektor senzora položaja leptira za gas.

13. Uklonite crijevo za ventilaciju kućišta radilice.

14. Odspojite i priključite dva crijeva sustava hlađenja. Označite mjesta spajanja crijeva.





15. Uklonite vakuumsko crijevo razvodnika.

16. Otpustite dva vijka koji pričvršćuju senzor položaja leptira za gas i uklonite senzor.

17. Odvrnite šest vijaka koji pričvršćuju rezonantnu komoru i uklonite rezonantnu komoru.

18. Odvojite crijevo ventila za regulaciju zraka u praznom hodu.

Uklanjanje ručice gasa

19. Ako je ugrađen, odvojite pogonsku šipku tempomata, potpuno otvorite ventil za gas, odvojite šipku od međuosovine. Pažljivo vratite gas u zatvoreni položaj.

20. Otpustite napetost unutarnje opruge gasa.

21. Savijte jezičke sigurnosne podloške.

22. Držeći gas u zatvorenom položaju, odvrnite maticu osovine gasa.

23. Otpustite napetost na vanjskoj opruzi gasa.

24. Uklonite kompenzacijsku oprugu.

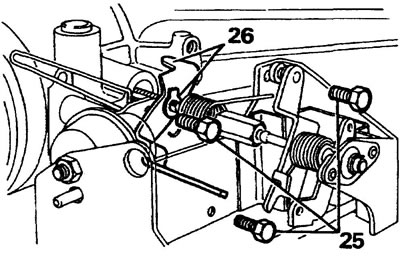

25. Odvrnite tri vijka koji pričvršćuju nosač leptira za gas na rezonantnu komoru i uklonite nosač.

Publikacija je kopirana s web izvora www.LRman.ru

26. Skinite sigurnosnu podlošku i polugu za zaustavljanje gasa s osovine gasa.

Provjera i popravak ručice gasa

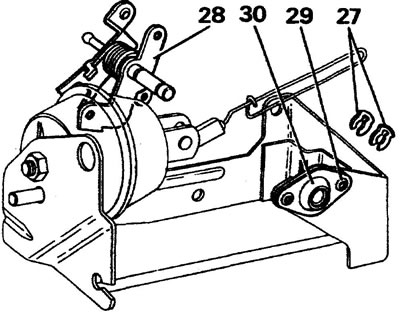

27. Uklonite dva prstena za pričvršćivanje kuglaste čahure.

28. Uklonite međuosovinu.

29. Ako je sferna čahura istrošena, izbušite zakovice svrdlom od 04,7 mm.

30. Rastavite jedinicu i bacite istrošenu čahuru.



31. Podmažite novu čahuru mašću Admax L3 ili Energrease LS3. Ugradite čahuru u kućište. Pričvrstite čahuru s dvije zakovice od 04,7 mm.

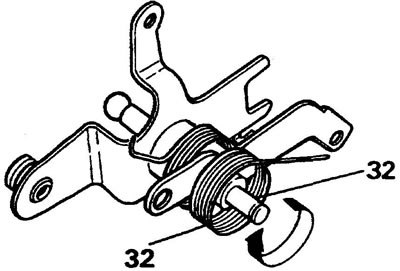

32. Provjerite ležišta ležaja međuvratila. Ako postoji istrošenost, ugradite novu jedinicu premještanjem opruga poluge.

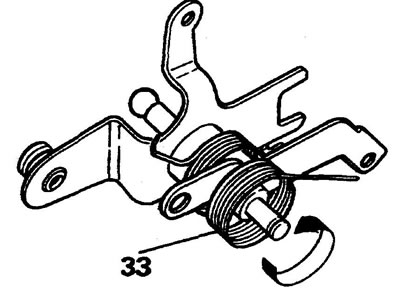

33. Prvo zakačite oprugu.



34. Podmažite osovinu mašću Admax L3, ugradite osovinu u sfernu čahuru, pričvrstite osovinu s dva sigurnosna prstena.



35. Provjerite polugu za zaključavanje gasa na istrošenost. Zamijenite ako je potrebno.

Provjera i popravak leptira za gas

36. Provjerite ima li istrošenosti između osovine leptira za gas i čahura rezonantne komore; dopušten je samo mali razmak, u suprotnom zamijenite osovinu i čahure, vidi dolje.

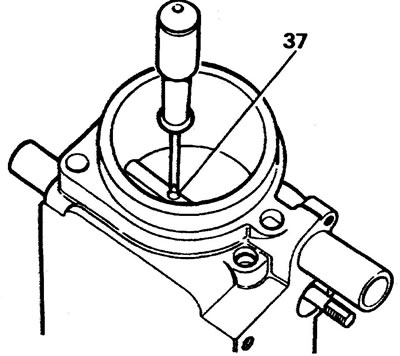

37. Odvrnite dva vijka koji pričvršćuju ventil gasa na osovinu i uklonite ventil.

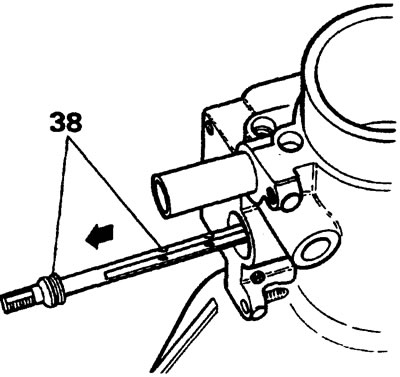

38. Izvadite osovinu i brtve iz rezonantne komore.



39. Pomoću odgovarajućeg alata za izbijanje izbijte čahure rezonantne komore. Oprez! Nemojte oštetiti kućište rezonantne komore.

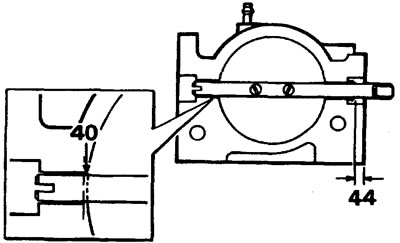

40. Utisnite nove čahure.

Napomena: Čahura ne smije prelaziti površinu otvora ventila.

41. Ugradite prigušnu zaklopku na osovinu i zategnite je (ne sasvim!) dva razdvojena vijka.



42. Okrenite zaklopku za 360° dva ili tri puta kako biste je centrirali, a zatim zategnite vijke.

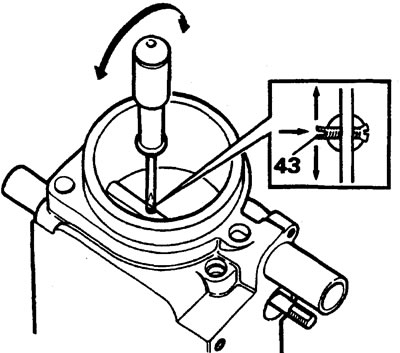

43. Raširite utore vijaka za montažu.



44. Podmažite brtvu vratila mašću Admax L3, umetnite brtvu u kućište do dubine od 6 mm.

Sastavljanje ručice gasa

45. Postavite polugu graničnika na osovinu, ugradite novu sigurnosnu podlošku i ručno zategnite maticu.

46. Dok držite gas u zatvorenom položaju, konačno zategnite pričvrsnu maticu, savijte jezičak sigurnosne podloške na rub matice.

47. Ugradite unutarnju povratnu oprugu s malom kukom prema rezonantnoj komori.

48. Postavite opružnu kuku iza poluge. Okrenite ravni kraj opruge za jedan okret i umetnite ga u odgovarajući utor.

49. Ugradite međuosovinu u čahuru osovine leptira za gas.

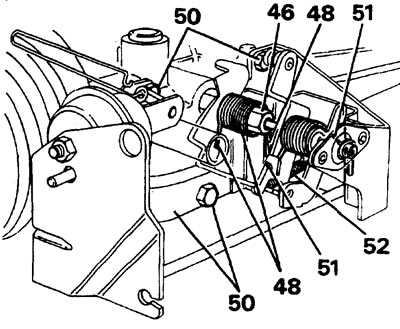

50. Pričvrstite nosač poluge s tri vijka.

51. Pričvrstite vanjsku opružnu kuku na polugu, okrenite ravni kraj za jedan okret i umetnite ga u odgovarajući utor.

52. Osigurajte kompenzacijsku oprugu. Lagano podmažite opruge s Admax L3 ili Evergrease LS3.

Napomena: Prilikom ugradnje novog kućišta leptira za gas, provjerite da kućište čvrsto prianja uz kućište leptira za gas pod kutom od najmanje 90° po obodu.

53. Izmjerite udaljenosti između gornjeg i donjeg ruba prigušnice i ruba rezonantne komore. Razlika u udaljenostima trebala bi biti 0,5 mm.

54. Ako razlika u udaljenostima nije jednaka navedenoj vrijednosti, podesite položaj zaklopke okretanjem vijka granične poluge.

Montaža

55. Spojite i podesite polugu tempomata, pogledajte dolje.

56. Očistite spojne površine rezonantne komore i venturijevog kućišta. Nanesite Hylomar brtvilo i zategnite vijke na 26 Nm.

57. Ponovno instalirajte uklonjene dijelove.
