Kućište pogonskog vratila, homokinetički zglob i zglob volana (modeli bez ABS-a) (Discovery 1)

Uklanjanje i ugradnja

1. Skinite prednju glavčinu.

2. Ispustite ulje iz kućišta zgloba volana.

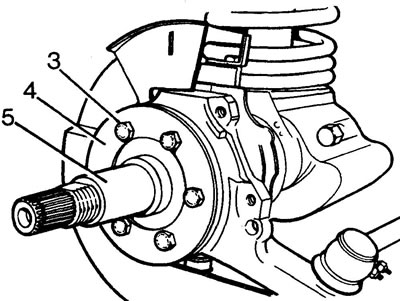

3. Odvijte šest vijaka koji pričvršćuju kućište pogonskog vratila na zglob upravljača.

4. Skinite blatobran.

5. Uklonite kućište pogonskog vratila i brtvenu podlošku.

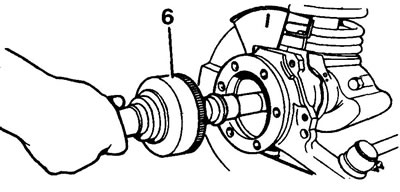

6. Skinite pogonsko vratilo, međuvratilo i homokinetički zglob s upravljačkog zgloba.



7. Stegnite pogonsko vratilo u škripac.

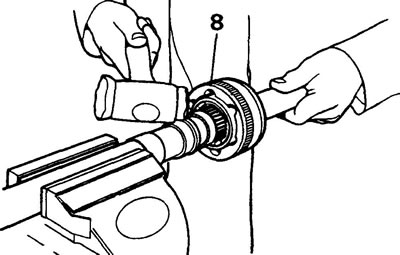

8. Plastičnim čekićem udarite CV zglob s međuvratila.



9. Uklonite zadržni prsten i odstojnik.

Provjera zgloba konstantne brzine

10. Označite relativne položaje vanjskih i unutarnjih prstenova homokinetičkog zgloba i separatora za naknadnu montažu.

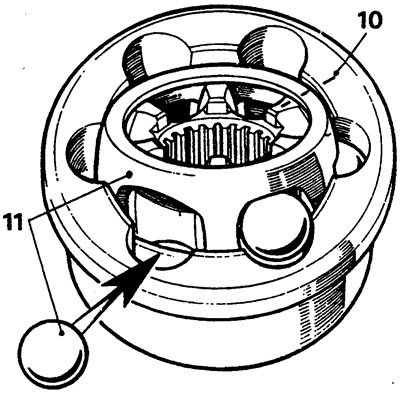

11. Uklonite kuglice okretanjem i ljuljanjem unutarnjeg prstena i separatora.



12. Provjerite stanje dijelova CV zgloba.

13. Sastavite homokinetički zglob i provjerite aksijalni zazor. Ako je aksijalni zazor veći od 0,64 mm, zamijenite zglob.

Ugradnja zgloba konstantne brzine

14. Ugradite novi sigurnosni prsten i odstojnik.

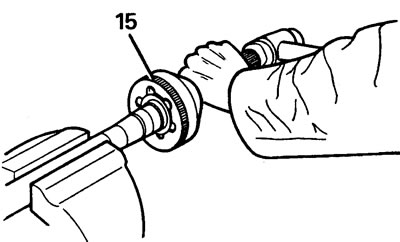

15. Postavite CV zglob na utore međuvratila i utisnite ga čekićem s plastičnim udarcem.

Zamjena kućišta pogonskog vratila, potisnog prstena, brtve i ležaja

16. Izbušite i dlijetom izdubite potisni prsten. Oprez! Nemojte oštetiti kućište pogonskog vratila.

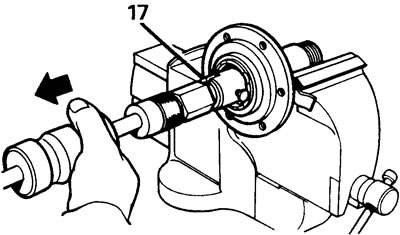

17. Uklonite ležaj i brtvu pomoću alata za izvlačenje LRT-37-004 i inercijalnog izvlakača LRT-99-004. Pazite da rub alata ide iza prstena ležaja.

18. Na isti način uklonite uljnu brtvu.

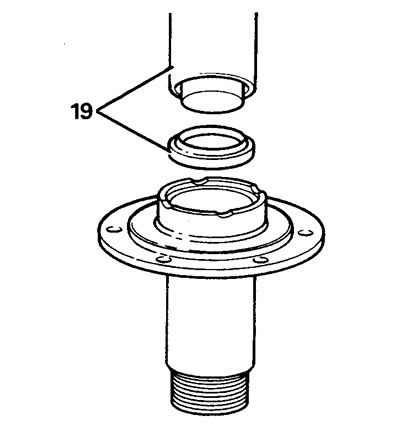

19. Podmažite novu uljnu brtvu mašću EP90 i ugradite je na mjesto pomoću trna LRT-54-004.

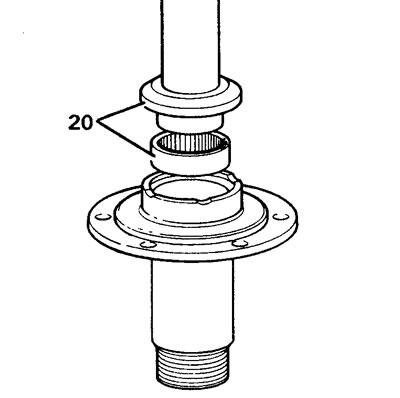

20. Pomoću trna LRT-54-005 ugradite ležaj u ravnini s kućištem.

21. Pritisnite novi potisni prsten.

Zglob volana

22. Otpustite vijke koji pričvršćuju ploču uljnog brtvila na kućište ležaja, odmaknite uljno brtvilo i ploču.

Pažnja: uklanjanje ploče i uljne brtve vrši se nakon uklanjanja kućišta ležaja zgloba upravljača s osovine osovine.

23. Odvrnite dva vijka koji pričvršćuju donji okretni klin.

Izvorni članak se može pronaći ovdje: LRMAN.ru

24. Uklonite zaštitni nosač kočionog diska.

25. Savijte donji jezičak za držanje okretnog klina, uklonite klin i podlošku.

26. Odvijte dva vijka koji pričvršćuju gornji okretni klin i nosač kočionog crijeva.

27. Uklonite nosač, zatik i podloške za podešavanje.

28. Skinite zglob volana.

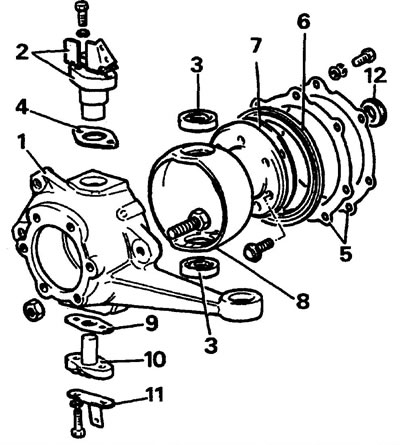

Dijelovi upravljačkog zgloba

Uklanjanje kućišta ležaja

29. Izbijte donji prsten ležaja kroz otvor u gornjem ležaju.

30. Odvrnite sedam vijaka koji pričvršćuju kućište ležaja na osovinu.

31. Uklonite unutarnju uljnu brtvu.



32. Skinite gornji prsten ležaja.

33. Ako je kugla kućišta istrošena, zamijenite kućište ležaja.

34. Ugradite nove prstenove ležaja u kućište. Oprez: Ležajni prstenovi moraju biti čvrsto postavljeni.

35. Ugradite novu unutarnju uljnu brtvu i podmažite je mašću.

Ugradnja kućišta ležaja

36. Nanesite ljepilo Loctite 270 na navoje vijaka za pričvršćivanje kućišta.

37. Nanesite brtvilo na obje strane brtve kućišta, postavite kućište na gredu mosta.

38. Provjerite redoslijed ugradnje brtve kućišta i njezine ploče za pričvršćivanje na kućište.

39. Zategnite vijke za pričvršćivanje kućišta na 73 Nm.

40. Napunite ležajeve okretnih klinova mašću.

41. Ugradite kućišta klinova na ležajeve.

42. Nanesite brtvilo na obje strane donje brtve prsta i ugradite je.

43. Ugradite zaštitni nosač kočionog diska i donji klin s jezičkom prema vanjskoj strani kućišta ležaja.

44. Ugradite gornji okretni klin, podlošku za podešavanje i nosač kočione cijevi.

45. Nanesite ljepilo Loctite 270 na navoje vijaka za pričvršćivanje svornjaka i zategnite donje vijke za pričvršćivanje svornjaka na 78 Nm. Savijte jezičke za zaključavanje unatrag.

46. Zategnite gornje vijke za pričvršćivanje klina na 78 Nm.

Podešavanje prednaprezanja ležaja

Napomena: Prilikom podešavanja prednaprezanja, nemojte ugrađivati brtve zglobova upravljača.

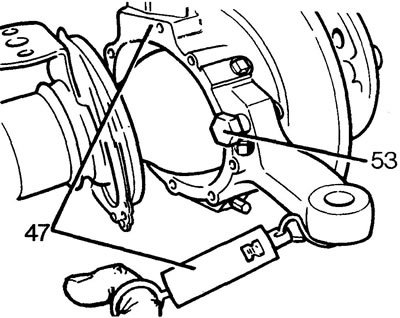

47. Pomoću poluge upravljačkog zgloba i dinamometra okrenite zglob. Sila okretanja trebala bi biti 1,16-1,46 kgf. Prednapon se može podesiti zamjenom gornje podloške za podešavanje okretnog klina.



48. Nakon podešavanja, nanesite ljepilo Loctite 270 na navoje vijaka za pričvršćivanje svornjaka i zategnite gornje vijke za pričvršćivanje svornjaka na 78 N·m.



49. Podmažite brtvene usne uljnih brtvi kućišta ležaja.

50. Ugradite uljnu brtvu, brtvu i potpornu ploču. Zategnite vijke za pričvršćivanje ploče na 11 Nm.

51. Ugradite poprečne i uzdužne šipke upravljača. Zategnite matice za montažu na moment od 40 Nm i osigurajte ih novom rascjepkom.

52. Ugradite zaštitu kočionog diska.

53. Otpustite maticu i vijak graničnika kotača.

54. Ponovno instalirajte uklonjene dijelove. Prilikom sastavljanja:

• nanesite ljepilo Loctite 270 na navoje vijaka.
• kućište pogonskog vratila ugrađuje se ravnim rezom na navoju vrha u položaju "12 sati".
• podesite položaj ograničivača okretanja kotača (razmak od 20 mm između glave vijka i zgloba volana, vidi. "Upravljanje").
• napunite zglob upravljača uljem do razine čepa za punjenje.
