Szervokormány-szivattyú (TDi motor) (Discovery 1)

Eltávolítás

1. Szerelje le a ventilátort a viszkózus tengelykapcsolóval együtt.

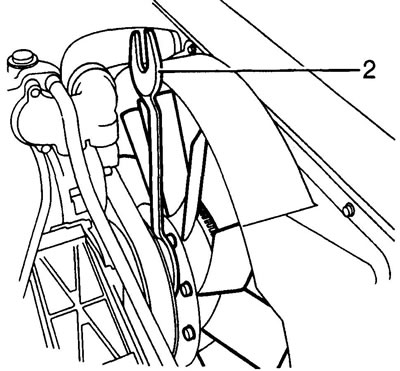

2. Lazítsa meg a szivattyú szíjtárcsa három rögzítőcsavarját.



3. Távolítsa el a segédberendezés hajtószíját.

4. Távolítsa el a három szíjtárcsa rögzítőcsavarját és a szíjtárcsát.

5. Távolítsa el a motorvédőt.

6. Helyezzen egy edényt a szivattyú alá a folyadék összegyűjtéséhez.

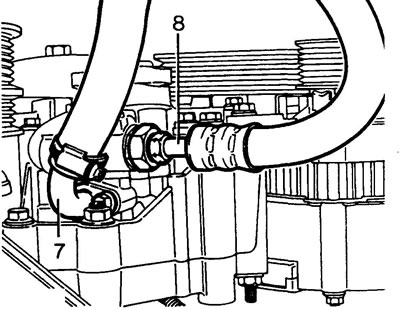

7. Válassza le a bevezető tömlőt a szivattyúról.

8. Válassza le a nagynyomású tömlőt a szivattyúról.

Megjegyzés: Zárja le a tömlőket és szerelvényeket.

[A cikket erről a forrásból másolták: LRman.ru]

9. Csavarja ki a 4 szivattyú rögzítőcsavarját, és vegye le a szivattyút.

Telepítés

10. Szerelje be a szivattyút. Húzza meg a rögzítőcsavarokat 35 Nm nyomatékkal.



11. Csatlakoztassa a nagynyomású tömlőt. Húzza meg a rögzítőanyát 20 Nm nyomatékkal.

12. Csatlakoztassa a bevezető tömlőt.

13. Vigyen fel Loctite 242 ragasztót a szivattyú szíjtárcsa rögzítőcsavarjainak menetére. Szerelje fel a szíjtárcsát, és húzza meg a csavarokat 10 Nm nyomatékkal.

14. Szerelje vissza az eltávolított alkatrészeket.

15. Légtelenítse a kormányrendszert.
