Снятие
1. Снимите прокладку головки блока цилиндров.
ДВИГАТЕЛЬ TD6, ПЕРЕБОРКА ДВИГАТЕЛЯ, Прокладка головки блока цилиндров.
2. Снимите шатунные вкладыши.
ДВИГАТЕЛЬ TD6, ПЕРЕБОРКА ДВИГАТЕЛЯ, Замена шатунных вкладышей.
Разборка

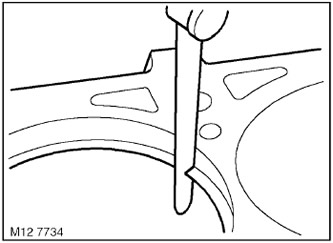

1. Удалите нагар в верхней части цилиндра.
2. Аккуратно выбейте поршень из цилиндра.
ВНИМАНИЕ: Выбивая поршень, следите за тем, чтобы шатун не касался зеркала цилиндра и масляных форсунок (если таковые установлены)
3. Выбейте оставшиеся 5 поршней.
4. Зажмите шатун в тиски с мягкими губками.

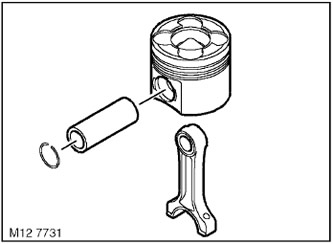

5. Аккуратно выньте и утилизируйте 2 стопорных кольца поршневого пальца.
6. Вытолкните поршневой палец из поршня и шатуна и снимите поршень.
Проверка

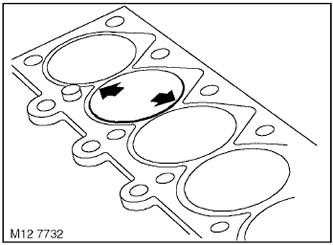

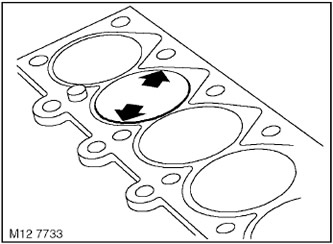

1. Поршни и цилиндры: Измерьте диаметр цилиндра в нижнем, среднем и верхнем поясах в указанной на рисунке плоскости.
2. Запишите результаты измерения. Повторите измерение в плоскости, показанной на рисунке и по двум группам измерений, рассчитайте овальность и конусность цилиндра.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Двигатель - Td6.
3. Начиная с поршня №1, измерьте диаметр юбки в плоскости перпендикулярной оси поршневого пальца, на расстоянии 12 мм от нижней кромки юбки:
4. Сравните диаметр поршня с диаметром цилиндра и вычислите величину зазора между поршнем и цилиндром.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Двигатель - Td6.

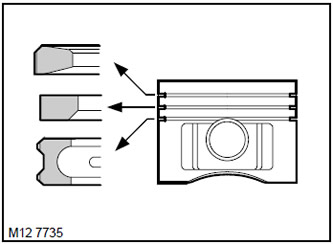

5. Снимите с нового поршня компрессионные кольца, составные маслосъёмные кольца и расширитель маслосъёмных колец.
6. Вставьте новые кольца в цилиндр и проверьте монтажный зазор в них на расстоянии 30 мм от верхней плоскости блока. При измерении зазора позаботьтесь о том, чтобы кольца находились в плоскости перпендикулярной оси цилиндра.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Двигатель - Td6.
7. Наденьте маслосъёмные кольца и расширитель колец, проследите за тем, чтобы кольца в замке стояли в стык и не перекрывались.
8. Наденьте второе компрессионное кольцо с меткой 'TOP', обращённой вверх.
9. Наденьте верхнее компрессионное кольцо с меткой 'TOP', обращённой вверх.

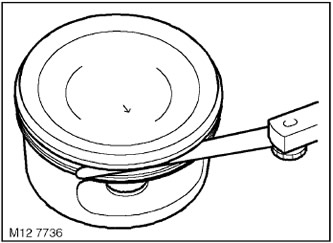

10. Проверьте зазор между кольцом и поршневой канавкой.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Двигатель - Td6.
11. Проверьте посадку поршневого пальца в поршне: палец должен перемещаться с небольшим усилием, без заеданий и ощутимого люфта.
12. Проверьте износ втулки верхней головки шатуна, проверьте посадку пальца во втулке: палец должен перемещать с небольшим усилием, без заеданий и ощутимого люфта. Втулки верхних головок шатунов не подлежат замене. При необходимости меняется шатун в сборе.
13. Убедитесь в отсутствии деформации шатуна. Установите в шатун новый вкладыш с приработочным слоем, помеченный СИНИМ цветом. Установите в крышку нижней головки шатуна новый вкладыш, помеченный КРАСНЫМ цветом.
14. Установите крышки на шатуны, вверните на место прежние болты и затяните их моментом 5 Н·м.

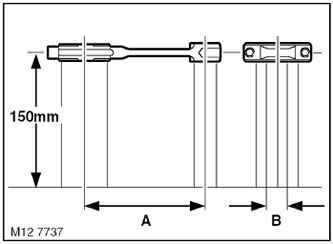

15. Проверьте геометрию шатунов (отсутствие деформации), определив размер А и В, как показано на ресунке.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Двигатель - Td6.
16. Убедитесь в отсутствии деформации на обеих сторонах шатуна.
17. После проверки параллельности головок выверните болты крепления шатунных крышек и разложите их в порядке установки.
Сборка
1. Протрите зеркало цилиндров, поршни, поршневые кольца и шатуны.

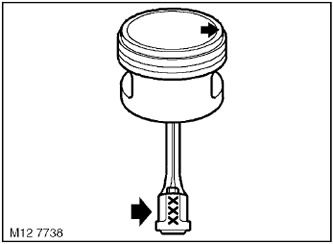

2. Наденьте поршни на свои шатуны, при этом номер на нижней головке шатуна должен располагаться по отношению к стрелке на днище поршня, как это показано на рисунке.
3. Смажьте поршневые пальцы, отверстия в поршне и верхних головках шатунов моторным маслом. Вставьте поршневые пальцы и закрепите их при помощи новых стопорных колец, которые должны полностью войти в свои канавки.
4. Смажьте поршни, поршневые кольца и зеркало цилиндров чистым моторным маслом.
5. Проверьте свободу перемещения колец в своих канавках. Разведите замки колец на 120о относительно друг друга так, чтобы замки не находились на наиболее нагруженной стороне поршня (левая сторона поршня, если смотреть на его переднюю часть).

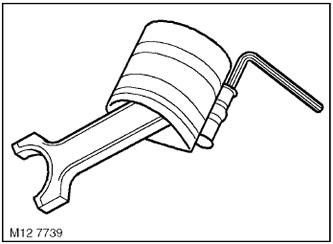

6. Обожмите поршневые кольца специальным приспособлением.

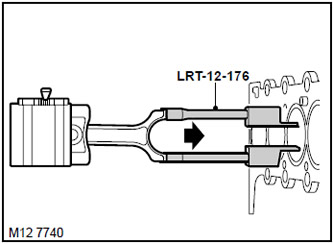

7. Наденьте направляющие LRT-12-176 на шатун, чтобы предохранить зеркало цилиндров и шатунную шейку.

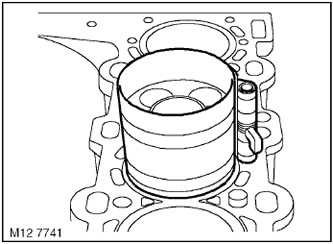

8. Вставьте поршень в цилиндр так, чтобы стрелка на днище поршня была направлена к передней части двигателя.
9. Снимите направляющие LRT-12-176 с шатунов.
Ремонт
1. Установите шатунные вкладыши.
ДВИГАТЕЛЬ TD6, ПЕРЕБОРКА ДВИГАТЕЛЯ, Замена шатунных вкладышей.
2. Проверьте выступание поршней.
ДВИГАТЕЛЬ TD6, ПЕРЕБОРКА ДВИГАТЕЛЯ, Проверка выступания поршней при снятой головке цилиндров.
3. Установите прокладку головки блока цилиндров.
ДВИГАТЕЛЬ TD6, ПЕРЕБОРКА ДВИГАТЕЛЯ, Прокладка головки блока цилиндров.
