Articulații de stabilizare (Discovery 1)

1. Deșurubați elementele de fixare ale articulației sferice a tijelor stabilizatoare.

2. Scoateți știftul spintecat și slăbiți piulița crenelată cu câteva ture.

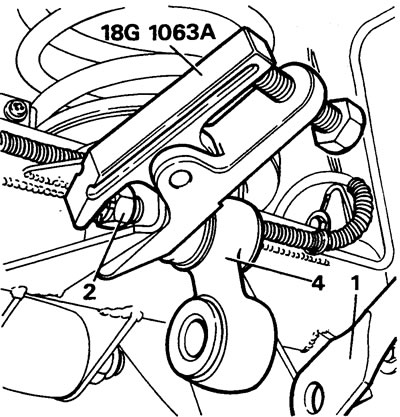

3. Folosind extractorul 18G1063A, scoateți articulația sferică de pe tijă.

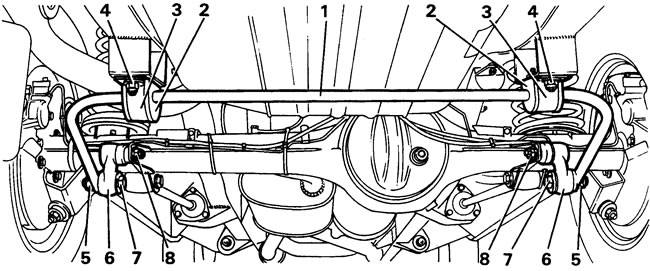

1 - stabilizator, 2 - bucșă de cauciuc, 3 - suport bucșă, 4 - șurub, piuliță și șaibă, 5 - piuliță și șaibă, 6 - tijă de direcție cu articulații sferice, 7 - șurub și șaibă, 8 - piuliță crenelată și știft spintecat.

Articolul original se află pe site-ul web lrman.ru

4. Deșurubați complet piulița crenelată și scoateți articulația sferică

5. Instalarea se efectuează în ordine inversă. Cuplul de strângere a piuliței coroanei este de 40 Nm.

Acest articol este disponibil la rusă, engleză, bulgară, belarusă, ucraineană, sârbă, croată, poloneză, slovacă, maghiară

Revizuirea articolului: Constantin Nazarov
