Cabluri de control (Discovery 1)

Demontarea

1. Eliberați ornamentele de distribuție a aerului de pe panoul frontal din clemele lor pentru a avea acces la partea din spate a panoului, consultați "Caroserie".

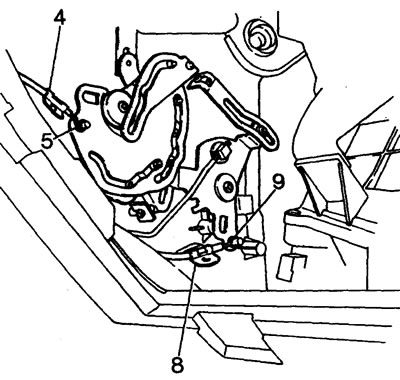

2. Deschideți torpedoul și scoateți ușa compartimentului.

Cablu de direcționare a fluxului de aer

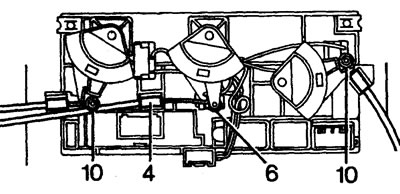

3. Rotiți butonul de control în sensul acelor de ceasornic până se oprește.

4. Eliberați cele două cleme ale împletirii cablului.

5. Deconectați cablul de la știftul manetei de șoc.

6. Scoateți cablul de la manetă.

Cablu de control al temperaturii

7. Rotiți butonul din dreapta al panoului de control în sensul acelor de ceasornic și butonul din stânga în sens invers acelor de ceasornic.



8. Eliberați cele două cleme ale împletirii cablului.

9. Deconectați cablul de la știftul manetei de șoc.

10. Scoateți cablul de la manetă.

Instalare

11. Instalarea se efectuează în ordine inversă. Verificați dacă cablurile de comandă sunt reglate corect.
