Садржај: Уклањање ⇩ Инсталација ⇩
Уклањање
1. Отпустите навртке точкова, подигните предњи део возила и поставите постоља испод осовине. Уклоните точак.
2. Одспојите стезаљке кочионог црева, скините кочиону чељуст и окачите је са стране.
3. Скините поклопац тако што ћете га подићи одвијачем.
4. Уклоните осигуравајући прстен и подлошку за подешавање са погонског вратила.
5. Одврните пет вијака за причвршћивање спојнице погона, уклоните спојницу и заптивну подлошку.
6. Савијте ивице сигурносне подлошке.
7. Одврните осигуравајућу навртку и уклоните осигуравајућу подлошку.
8. Отпустите навртку за подешавање.
9. Уклоните одстојну подлошку.
10. Уклоните склоп главчине са кочионим диском.
(Чланак је заснован на подацима са веб странице: «lrman.ru»)

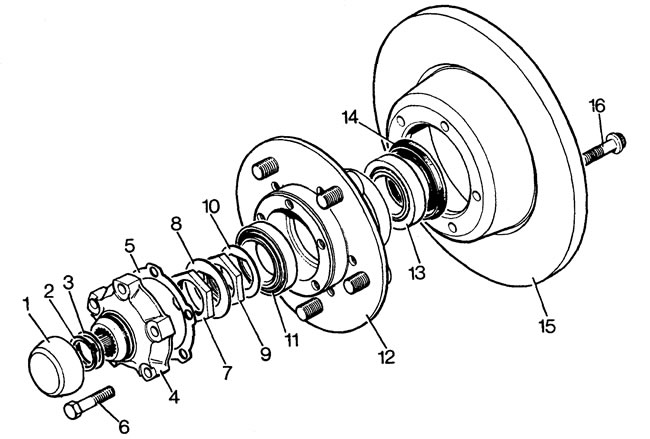

1 - поклопац, 2 - осигуравајући прстен, 3 - подлошка за подешавање, 4 - погонска спојница, 5 - заптивна подлошка, 6 - вијак за причвршћивање погонске спојнице, 7 - сигурносна навртка, 8 - сигурносна подлошка, 9 - навртка за подешавање, 10 - одстојна подлошка, 11 - спољни лежај, 12 - главчина, 13 - унутрашњи лежај, 14 - семеринг, 15 - кочиони диск, 16 - вијак за причвршћивање диска.
Инсталација
11. Очистите седишта главчине и инсталирајте главчину.
12. Поставите одстојну подлошку.
13. Затегните навртку за подешавање обртним моментом од 61 Nm.
14. Отпустите навртку за 90 степени и затегните је обртним моментом од 4 Nm. Аксијални зазор у лежајевима главчине сада треба да буде 0,01 mm.
15. Уградите нову осигуравајућу подлошку.
16. Затегните контранавртку на 61 N·m.
17. Савијте ивице осигуравајуће подлошке на лице навртке.
18. Инсталирајте нову заптивну подлошку спојнице погона и спојницу. Затегните монтажне вијке на 65 Nm.
19. Уградите претходно уклоњену подлошку за подешавање и прстен за задржавање погонског вратила.
20. Да бисте проверили аксијални зазор погонског вратила, инсталирајте индикатор на носач LRT-99-503 на вратилу.
21. Уврните одговарајући вијак у отвор вратила. Померањем вратила помоћу вијка у оба смера дуж осе, измерите аксијални зазор. Нормално, размак треба да буде унутар 0,08-0,25 мм.
22. Ако зазор није једнак наведеном, замените подлошку за подешавање.
23. Одврните помоћни вијак, поставите поклопац главчине.
24. Уградите кочиону чељуст, затегните монтажне вијке обртним моментом од 82 N·m.
25. Одзрачите кочиони систем.
26. Затегните навртке точкова обртним моментом од 126 N·m.
27. Пре вожње, притисните папучицу кочнице да бисте поставили кочионе облоге.
