Впускний колектор (Дискавері 1)

Зняття

1. Скиньте залишковий тиск палива.

2. Від'єднайте акумулятор.

3. Злийте рідину, що охолоджує.

4. Зніміть резонансну камеру.

5. Зніміть корпус Вентурі.

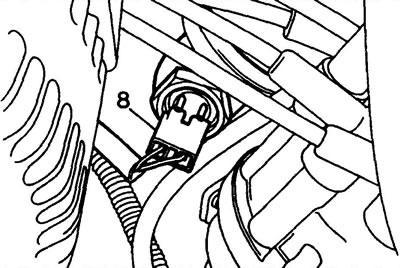

6. Від'єднайте роз'єм датчика температури палива та форсунок.

7. Зніміть регулятор тиску палива.



8. Від'єднайте датчик датчика температури охолоджуючої рідини (системи упорскування).

9. Від'єднайте роз'єм датчика температури охолоджувальної рідини (вказівника на панелі приладів).

10. Від'єднайте кабелі датчиків із кліпс.

11. Зніміть верхній шланг термостата.

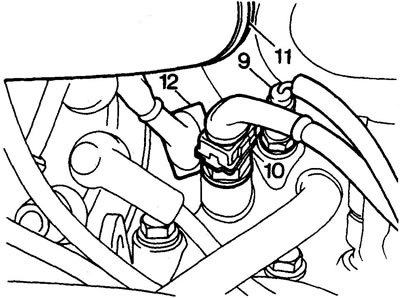

12. Від'єднайте роз'єм запалювання.



13. Від'єднайте шланг крана обігрівача.

14. Від'єднайте дроти форсунок з кліпси паливного колектора, відведіть їх убік.



15. Від'єднайте від колектора палива.

Примітка: впускний колектор можна знімати з двигуна без демонтування форсунок.

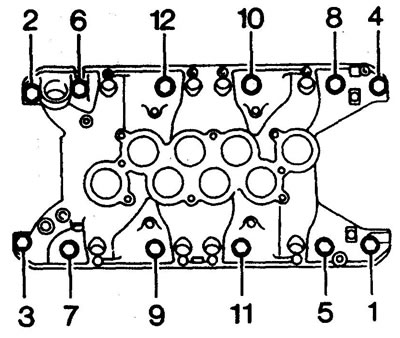

16. Відкрутіть 12 болтів кріплення впускного колектора у порядку, вказаному на малюнку.



17. Зніміть впускний колектор.

18. Запам'ятайте положення установки та зніміть болти та кліпси кріплення прокладки впускного колектора.

19. Зніміть прокладку.

20. Зніміть з прокладки ущільнення та викиньте їх.

Примітка: Нижченаведені операції проводити при необхідності.

21. Відкрутіть 5 гайок кріплення кронштейна паливного колектора до впускного колектора.

22. Зніміть колектор палива та форсунки.

23. Відкрутіть 2 болти кріплення термостата.

24. Зніміть корпус термостата.

25. Відкрутіть болт кріплення трубки системи охолодження, відкрутіть гайку трубки та зніміть трубку. Зніміть з трубки кільце ущільнювача.

26. Встановіть на трубку нове кільце ущільнювача, закріпіть трубку на колекторі.

27. Прочистіть поверхню термостата.

28. Встановіть термостат із новою прокладкою, затягніть болти кріплення.

29. Встановіть форсунки та колектор палива.

Встановлення

1. Прочистіть поверхні привалки блоку, головки блоку та впускного колектора.



2. Встановіть нові ущільнення на блок та головки циліндрів.

3. На закінчення ущільнень нанесіть герметик RTV.

4. Покладіть прокладку колектора міткою FRONT до переду двигуна та відкритим отвором під болт до правої сторони.

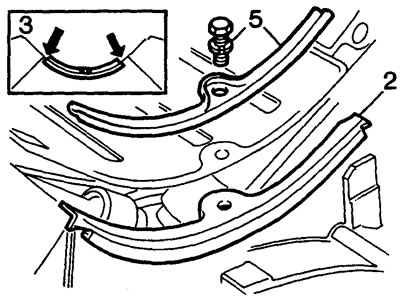

5. Покладіть кліпси прокладки, затягніть болти кріплення від руки.



6. Прочистіть різьблення болтів і отвори під болти кріплення колектора, встановіть колектор на двигун.

7. Зробіть паузу 10 хвилин для застигання герметика.

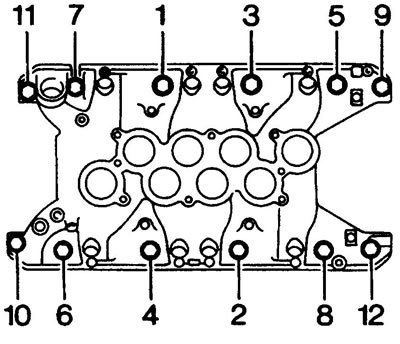

8. Затягніть болти кріплення колектора від руки, потім у порядку, показаному на малюнку, затягніть болти моментом 38 Н·м.

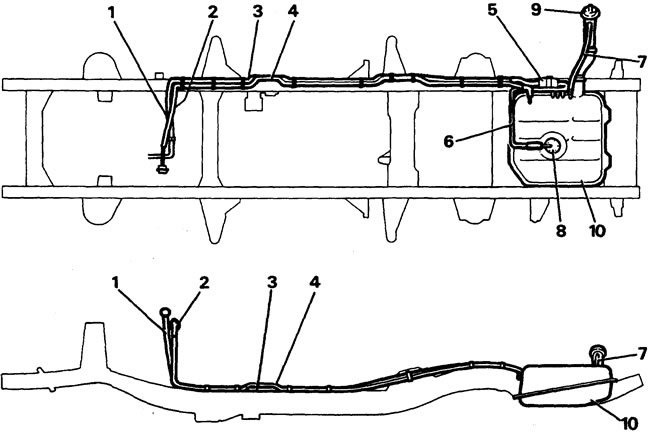

Розташування паливопроводів

Примітка: перед тим, як зняти паливопровод, скиньте залишковий тиск палива в системі. Дотримуйтесь заходів протипожежної безпеки.

9. Затягніть болти кліпс прокладки моментом 18 Нм.

10. Встановіть зняті деталі.

11. Запустіть двигун і перевірте відсутність теч охолоджуючої рідини та палива.
