Паливний колектор та форсунки (Дискавері 1)

Зняття

1. Вийміть акумулятор.

2. Скиньте залишковий тиск палива.

3. Зніміть резонансну камеру, див. нижче.

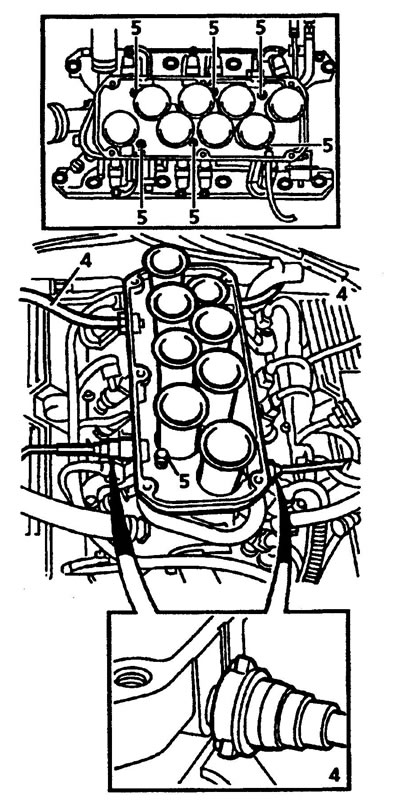

4. Від'єднайте від корпусу насадок Вентурі шланг акумулятора парів палива, шланг вентиляції картера, вакуумний шланг підсилювача гальм та шланг регулятора тиску палива.

5. Викрутіть 6 болтів кріплення корпусу насадків до впускного колектора.

6. Покладіть на впускний колектор невеликий дерев'яний брусок для важеля. Встановіть важіль між бруском та трубою корпусу насадків, зламайте ущільнення.

Увага: не встановлювати важіль на колектор паливний.

7. Зніміть корпус Вентурі.

8. Заглушіть ганчіркою впускні канали.

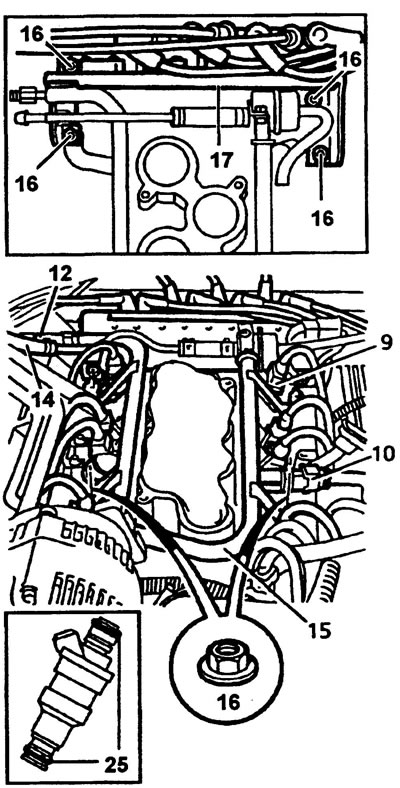

9. Від'єднайте роз'єми 8 форсунок.

10. Від'єднайте датчик датчика палива.



11. Обкладіть місце під'єднання живильного паливопроводу ганчіркою для збору палива.

12. Від'єднайте паливопровід від колектора.

13. Заглушіть отвори палива та колектора.

14. Послабте хомут кріплення зворотного паливопроводу.

15. Зніміть паливопровід, заглушіть отвори.

16. Відкрутіть 6 гайок кріплення паливного колектора та котушок запалювання до впускного колектора.

17. Зніміть кронштейн котушок зі шпильок та відведіть його убік.

18. Зніміть колектор колектора разом із форсунками.

Наступні операції проводити лише за необхідності.

19. Протріть колектор палива.

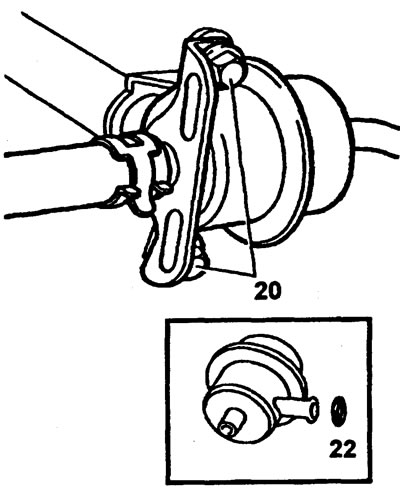

20. Відкрутіть два болта кріплення регулятора тиску до паливного колектора.



21. Зніміть регулятор у зборі.

22. Зніміть з регулятора кільце ущільнювача.

23. Від'єднайте 8 кліпс кріплення форсунок.

24. Зніміть форсунки з колектора.

25. Зніміть з форсунок кільця ущільнювача.

Встановлення

26. Прочистіть поверхню впускного колектора та корпусу насадків Вентурі.

27. Прочистіть місця встановлення форсунок.

28. Одягніть на форсунки та регулятор тиску нові кільця ущільнювачів. Перед встановленням змастіть кільця силіконовим мастилом.

29. Встановіть регулятор тиску, затягніть болти моментом 10 Н·м.



30. Встановіть форсунки, закріпіть кліпсами.

31. Встановіть паливний колектор та форсунки на двигун.

32. Встановіть кронштейн котушок запалювання.

33. Закріпіть кронштейн та паливний колектор гайками. Момент затягування 8 Н·м.

34. Підключіть паливні шланги. Момент затягування 16 Н·м.

35. Підключіть роз'єми форсунок та датчика температури палива.

36. Нанесіть на впускний колектор герметик Loctite 577, встановіть корпус Вентурі.

37. Затягніть болти кріплення корпусу насадків 24 Н·м.

38. Встановіть на місце зняті деталі, запустіть двигун і переконайтеся у відсутності течії.
