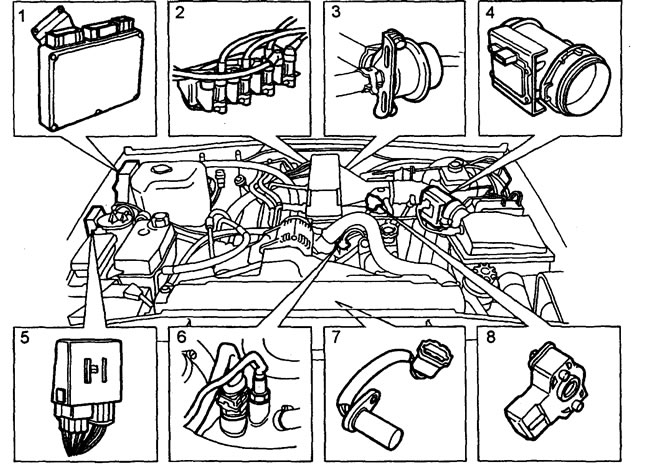

Розташування компонентів системи упорскування (стара система уловлювання парів палива)
1 - блок керування двигуном, 2 - котушки запалювання, 3 - регулятор тиску палива, 4 - датчик витрати повітря, 5 - блок реле (головне реле та реле паливного насоса), 6 - датчик температури охолоджувальної рідини; 7 - датчик положення розподільного валу; 8 - датчик положення дроселя.

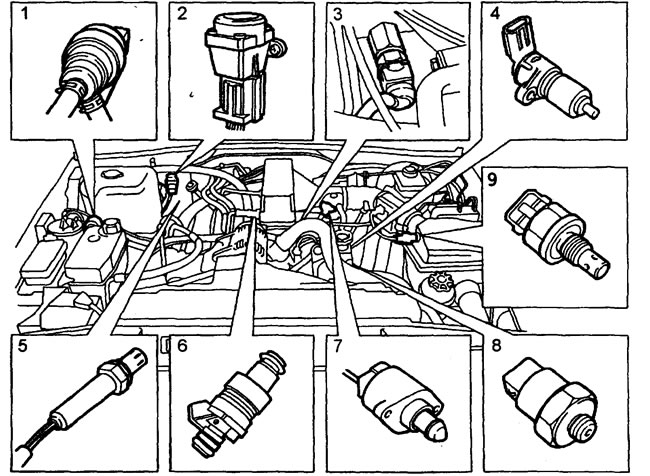

1 - клапан акумулятора парів палива, 2 - інерційний вимикач, 3 - датчик температури палива, 4 - датчик положення колінчастого валу, 5 - кисневий датчик (4 шт.), 6 - форсунка, 7 - кроковий двигун регулятора холостого ходу, 8 - датчик детонації (2 шт.), 9 - датчик температури повітря.

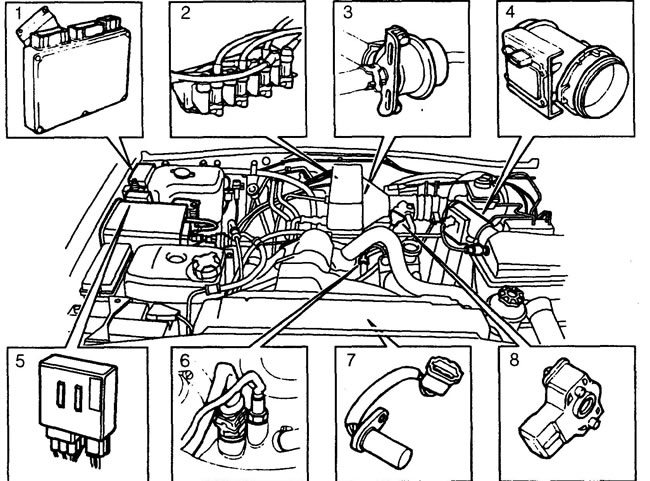

Розташування компонентів системи упорскування (нова система управління парів палива)
1 - блок керування двигуном, 2 - котушки запалювання, 3 - регулятор тиску палива, 4 - датчик витрати повітря, 5 - блок реле (головне реле та реле паливного насоса), 6 - датчик температури охолоджувальної рідини; 7 - датчик положення розподільного валу; 8 - датчик положення дроселя.

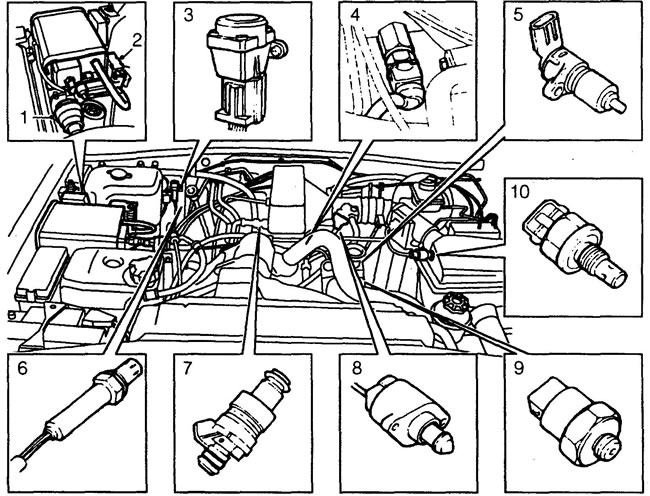

1 - клапан очищення акумулятора парів, 2 - клапан вентиляції акумулятора парів, 3 - інерційний вимикач, 4 - датчик температури палива, 5 - датчик положення колінчастого валу, 6 - кисневий датчик (4 шт.), 7 - форсунка, 8 - клапан управління холостим ходом, 9 - датчик детонації (2 шт.), 10 - датчик температури повітря.

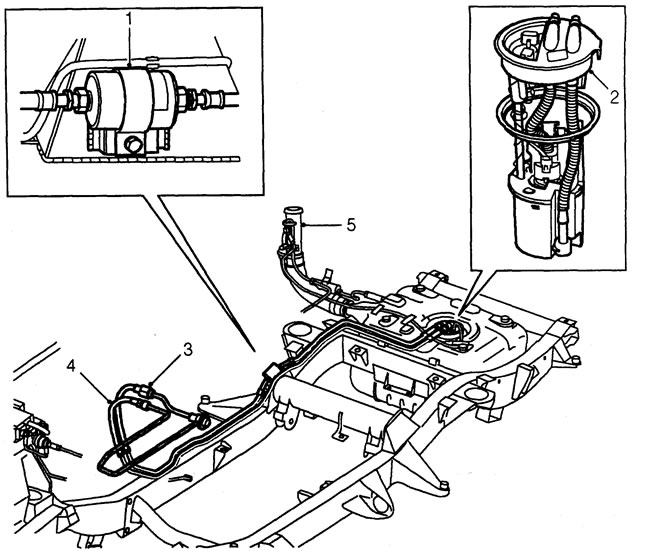

1 - паливний фільтр, 2 - паливний насос і датчик рівня палив, 3 - паливопровід, що подає, 4 - поворотний паливопровід, 5 - заливна горловина.
Паливні шланги виконані з армованого нейлону, не перетискати і не гнути шланги.
Опис
При несправності окремих компонентів системи керування двигуном на панелі приладів загоряється індикатор "Перевір двигун" (тільки у виконанні для Північної Америки).
У системі запалення застосовані чотири здвоєні котушки запалювання. Іскровий розряд відбувається при кожному обороті двигуна (тобто. двічі за робочий цикл). Котушка №1 подає напругу розряду на циліндри 1 і 6, котушка №2 на циліндри 5 і 8, котушка №3 на циліндри 4 і 7, котушка №4 на циліндри 2 і 3.
