Премахване на трансферната кутия (Defender 2007+)

Специален инструмент(и)

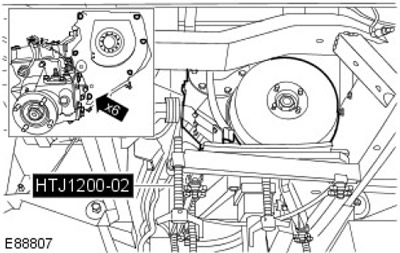

	Крик за монтаж на захранващ блок HTJ1200-02
	Трансферна кутия опора 100-045

Премахване

1. Освободете защитния капак на лоста на ръчната спирачка. Освободете 3 скоби.

2. Отстранете щифта на лоста на ръчната спирачка. Развийте щифта.

ПРЕДУПРЕЖДЕНИЕ: Не извършвайте работа по автомобила, докато е поддържан само от един крик. Винаги поддържайте колата със специални стойки.

Повдигнете и поддържайте автомобила.

4. Разкачете междинната тръба от катализатора. Отстранете и изхвърлете 2 ядки.

5. Освободете изходящата тръба от междинната тръба.

Развийте и изхвърлете 3 гайки.
Отстранете уплътнението и го изхвърлете.

Отстранете уплътнението и го изхвърлете.

6. Свалете междинната тръба и ауспуха.

ЗАБЕЛЕЖКА: Маркирайте позицията на предния задвижващ вал по отношение на задвижващия фланец на трансферната кутия.

Отстранете и изхвърлете 4 ядки. С помощта на подходяща скоба закрепете задвижващия вал отстрани.

8. Отстранете 4-те гайки, закрепващи задния задвижващ вал към трансферната кутия. Маркирайте позицията на задвижващия вал спрямо фланеца на задвижващото зъбно колело.

9. С помощта на подходяща скоба закрепете задния задвижващ вал към шасито.

10. Изключете електрическия конектор за електронния скоростомер от трансферната кутия.

11. Изключете левия заземяващ кабел от трансферната кутия. Отстранете гайката.

12. Изключете десните заземяващи кабели от трансферната кутия. Отстранете болта.

13.

ЗАБЕЛЕЖКА: Запушете всички дупки. Използвайте нови щепсели.

Отстранете болта на обезвъздушителната тръба на трансферната кутия. Отстранете уплътнителните шайби и ги изхвърлете, тъй като вече не са необходими.

14. Изключете електрическия съединител на предупредителната светлина на превключвателя на диапазона на предаване.

1. Изключете електрическия конектор.
2. Освободете електрическия конектор от скобата.

2. Освободете електрическия конектор от скобата.

15. Изключете електрическия конектор на превключвателя за откриване на блокировка на диференциала.

1. Изключете електрическия конектор.
2. Освободете електрическия конектор от скобата.

16. Разкачете пръта на превключвателя на обхвата на трансмисията. За да освободите инсталираните части, натиснете бутона, преди да разкачите стеблото.

17. Освободете скобата в долния край на люлеещото се рамо.

18. Отстранете пръта за управление на блокировката на диференциала. Отстранете гайката.

19. Изключете кабелния сноп на трансмисията. Развийте гайката и извадете болта.

20. Източете трансмисионната течност от трансферната кутия.

За повече информация вижте главата: Източване на трансмисионна течност от раздатъчната кутия и добавяне на трансмисионна течност към раздатъчната кутия (308-07A раздатъчна кутия - ID4 2.4L дизелов двигател, общи процедури).

21. Отстранете 4 болта.
