Бипод — премахване и монтиране (Discovery 1)

Премахване

1. Повдигнете колата на асансьор.

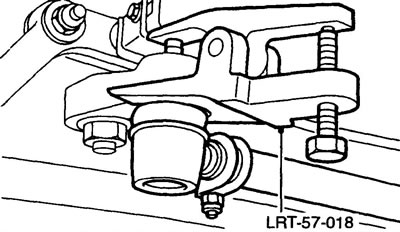

2. Разкачете сферичната връзка на надлъжния кормилен прът от кормилния шенкел. За да свалите съединението, ще ви е необходим скобата LRT-57-018.

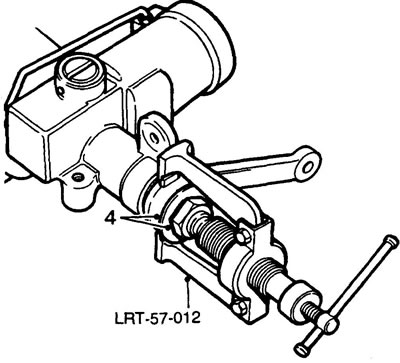

3. Огънете назад краищата на застопоряващата шайба на гайката за монтаж на двунога. Разхлабете гайката, но не я отстранявайте напълно. С помощта на издърпвача LRT-57-012 отделете двуногата.

4. Развийте гайката, отстранете шайбата и двуножката.

Инсталация

5. Поставете двуножката в централно положение, като подравните отворите в двуножката и корпуса на кормилния механизъм с щифт с диаметър 8 мм.



6. Монтирайте нова заключваща шайба и затегнете гайката за монтаж на двуножката до 176 N·m. Огънете ръба на шайбата върху ръба на гайката.

7. Свържете централния кормилен прът. Въртящ момент на затягане 40 Nm.
