Съдържание: Демонтаж ⇩ Сглобяване ⇩
Демонтаж
1. Поставете колата на асансьор.
2. Свалете спирачния диск.
СПИРАЧНА СИСТЕМА, РЕМОНТ, Спирачен диск - задни спирачни механизми.
3. Отстранете горната опъваща пружина на челюстите на ръчната спирачка.
4. Завъртете скобите на спирачните накладки на 90° и отстранете модулите на спирачните накладки.

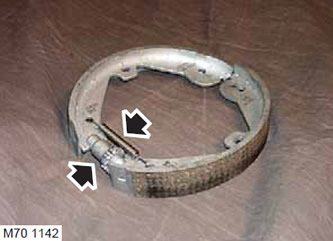

5. Разкачете пружината за долно опъване и регулиращия пръстен от спирачните накладки.

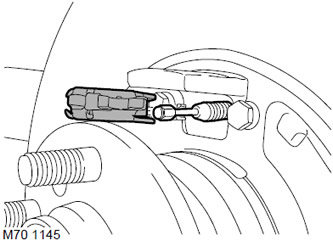

6. Отстранете разширителната лента.
7. Свалете задния задвижващ вал.
ЗАДВИЖВАЩИ ВАЛОВЕ, РЕМОНТ, Кардан - задния.
8. Свалете централната конзола.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТ, Централна конзола.

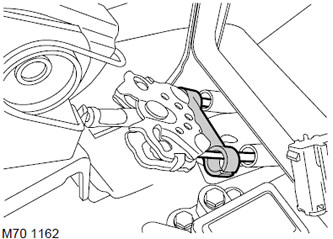

9. Освободете скобите и разкачете кабелите на задвижването на ръчната спирачка от кабелния еквалайзер.
10. Отделете кабелите на ръчната спирачка отпред от купето на автомобила.

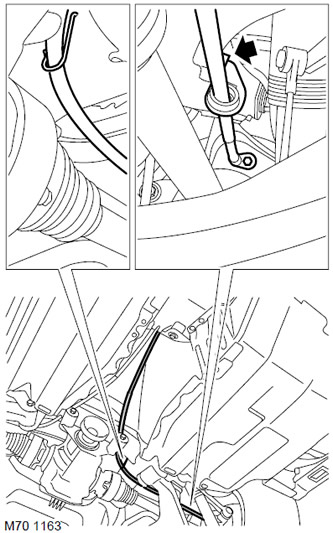

11. Отстранете винта, закрепващ задвижващия кабел към опората на задната спирачка.
12. Освободете кабела на устройството от скобата.
13. Отстранете винта, закрепващ направляващата втулка на задвижващия кабел към подрамката.
ЗАБЕЛЕЖКА: Не извършвайте по-нататъшно разглобяване, ако модулът е отстранен само за лесен достъп.
14. Отстранете скобата от кабела на ръчната спирачка.
Сглобяване
1. Инсталирайте опорната скоба върху кабела на устройството.
2. Почистете щангата за освобождаване на спирачката.
3. Свържете края на кабела на ръчната спирачка към освобождаващата щанга.
4. Инсталирайте и закрепете задвижващия кабел върху опората на задната спирачка и затегнете закрепващия винт с въртящ момент от 8 Nm.
5. Монтирайте направляващата втулка на кабела на ръчната спирачка върху подрамката и затегнете закрепващия винт с въртящ момент от 5 Nm.
6. Инсталирайте кабела в ключалката на шасито.
7. Издърпайте кабела по тялото до лоста на ръчната спирачка.
8. Прикрепете кабелите на ръчната спирачка към кабелния еквалайзер.
9. Прикрепете скобите, закрепващи кабела към модула на ръчната спирачка.
10. Поставете отново централната конзола.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТ, Централна конзола.
11. Монтирайте задния карданен вал.
ЗАДВИЖВАЩИ ВАЛОВЕ, РЕМОНТ, Кардан - задния.
12. Почистете опората на задната спирачка и спирачния диск с течност за почистване на спирачките.
13. Почистете регулиращия пръстен, смажете резбите с грес и задайте минималното разстояние между подложките.
КАПАЦИТЕТ ЗА ПЪЛНЕНЕ, ИЗПОЛЗВАНИ ЕКСПЛОАТАЦИОННИ ТЕЧНОСТИ, МАСЛА И УПЛЪТНИТЕЛИ, Система за смазване.
14. Сглобете подложките с регулиращия пръстен и пружината за долно опъване.
15. Инсталирайте отново модула на подложката, монтирайте разширителната щанга и горната опъваща пружина.
16. Монтирайте задния спирачен диск.
СПИРАЧНА СИСТЕМА, РЕМОНТ, Спирачен диск - задни спирачни механизми.
