Спирачни накладки за заден спирачен барабан (Range Rover 3)

Демонтаж

1. Повдигнете задната част на автомобила.

ПРЕДУПРЕЖДЕНИЕ: Не работете под превозно средство, което е повдигнато само на крик или повдигач. Винаги инсталирайте предпазни опори.

2. Свалете задните колела.

3. Свалете спирачния диск.

СПИРАЧНА СИСТЕМА, РЕМОНТ, Спирачен диск - задни спирачни механизми.

4. Отстранете горната опъваща пружина на накладките на ръчната спирачка.

5. Завъртете скобите на спирачните накладки на 90° и отстранете модулите на спирачните накладки.

6. Отстранете челюстите на ръчната спирачка като комплект с пружината за долно опъване и регулиращия пръстен.

7. Разкачете пружината за долно опъване и регулиращия пръстен от спирачните накладки.

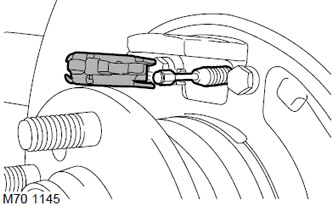

8. Отстранете разширителната лента.

9. Повторете операцията за другото странично колело.

Сглобяване

1. Почистете опората на задната спирачка и спирачния диск с течност за почистване на спирачките.

2. Почистете щангата за освобождаване на спирачката.

3. Почистете регулиращия пръстен, смажете резбите с грес и задайте минималното разстояние между подложките.

КАПАЦИТЕТ ЗА ПЪЛНЕНЕ, ИЗПОЛЗВАНИ ЕКСПЛОАТАЦИОННИ ТЕЧНОСТИ, МАСЛА И УПЛЪТНИТЕЛИ, Система за смазване.

4. Инсталирайте разширителната лента.

5. Сглобете подложките с регулиращия пръстен и пружината за долно опъване.

6. Поставете отново модула на подложките, закрепете държачите на подложките и горната опъваща пружина.

7. Монтирайте спирачния диск.

СПИРАЧНА СИСТЕМА, РЕМОНТ, Спирачен диск - задни спирачни механизми.

8. Повторете операцията за другото странично колело.

9. Поставете обратно задните колела и затегнете гайките с въртящ момент от 140 Nm.

10. Регулирайте ръчната спирачка.
