Катушка зажигания (Дискавери 1)

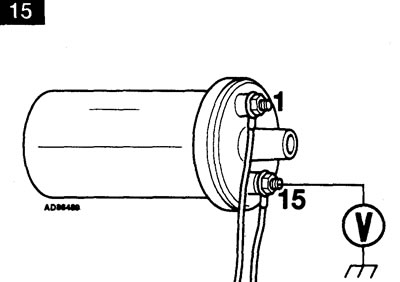

Проверка напряжения питания - рис. 15

Технические условия

Контакты	Состояние	Напряжение
15 и масса	Зажигание ВКЛ	аккумуляторной батареи

Убедитесь, что зажигание выключено.

Включите зажигание.

Измерьте напряжение между низковольтным выводом катушки и массой.

Если напряжение не соответствует техническим условиям, то проверьте электропроводку.

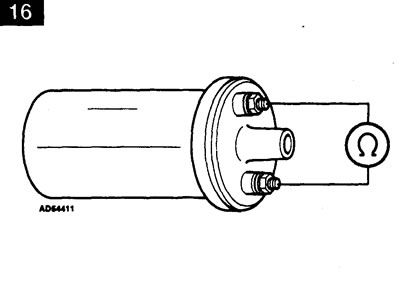

Проверка сопротивления первичной обмотки - рис. 16

(Оригинал статьи можно найти тут: «www.LRman.ru»)

Технические условия

Контакты	Сопротивление
1 и 15	0,67-0,82 Ом

Убедитесь, что зажигание выключено.

Отсоедините низковольтные провода катушки.

Измерьте сопротивление между низковольтными выводами катушки.



Проверка сопротивления вторичной обмотки

Примечание: по сопротивлению вторичной обмотки нет данных.
