Усилитель системы зажигания (Дискавери 1)

Примечание: усилитель системы зажигания расположен на распределителе высокого напряжения.

Проверка напряжения питания - рис. 17

Технические условия

Контакты	Положение	Напряжение
3 и масса	Зажигание ВКЛ	аккумуляторной батареи

Убедитесь, что зажигание выключено.

Отсоедините электрический разъем усилителя системы зажигания.

Включите зажигание.

Измерьте напряжение между контактом разъема электропроводки и массой.

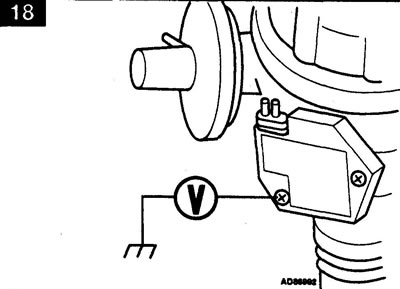

Проверка цепи заземления - рис. 18

Технические условия

Контакты	Положение	Напряжение
Винт и масса	Зажигание ВКЛ	Максимум 0,1 В

Включите зажигание.

Измерьте напряжение между винтом крепления усилителя системы зажигания и массой.

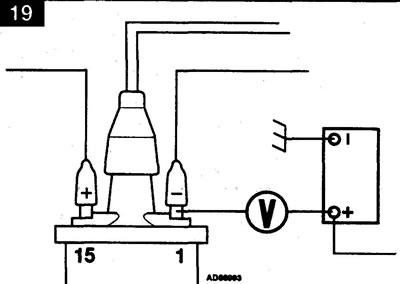

Проверка работоспособности - рис. 19

Технические условия

Контакты	Операция	Напряжение
1 и (+) аккумуляторной батареи	Зажигание ВЫКЛ	Ноль
1 и (+) аккумуляторной батареи	Зажигание ВКЛ	Ноль
1 и (+)аккумуляторной батареи	Прокрутка стартером	Увеличение напряжения

Примечание: чтобы предотвратить запуск двигателя при прокрутке двигателя стартером, отсоедините разъемы форсунок.

Убедитесь, что разъемы катушки зажигания и усилителя системы зажигания подсоединены.

Оголите контакты низковольтных выводов катушки зажигания.

Измерьте напряжение между выводом катушки 1 и "+" аккумуляторной батареи.

Включите зажигание.

Измерьте напряжение между выводом катушки 1 и "+" аккумуляторной батареи.

Прокрутите двигатель стартером.

Измерьте напряжение между выводом катушки 1 и "+" аккумуляторной батареи.
