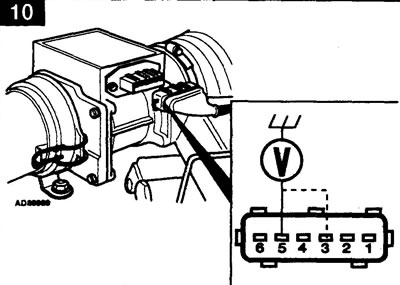

Проверка напряжения питания - рис. 10
Технические условия
| Контакты | Положение | Напряжение |
| 5 и масса | Зажигание ВКЛ | аккумуляторной батареи |
Убедитесь, что зажигание выключено.
Отсоедините электрический разъем расходомера воздуха.
Включите зажигание.
Измерьте напряжение между контактом разъема электропроводки и массой.
Проверка сигнала - рис. 10
Технические условия
| Контакты | Положение | Напряжение |
| 3 и масса | Зажигание ВКЛ | 0,2-0,7 В |
Убедитесь, что зажигание выключено.
Не отсоединяя электрический разъем, снимите защитный чехол.
Включите зажигание.
Измерьте напряжение между контактом разъема электропроводки и массой.
