Расположение узлов и деталей (Дискавери 3)

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Гидравлический блок управления, установленный на модуле ABS (антиблокировочная система тормозов)
2	-	Выключатель стоп-сигналов
3	-	Датчик скорости правого заднего колеса
4	-	Датчик скорости левого заднего колеса
5	-	Датчик рысканья и бокового ускорения
6	-	Реле HDC (система контролируемого спуска) (необслуживаемое, встроено в CJB (центральная электрораспределительная коробка))
7	-	Датчик угла поворота рулевого колеса
8	-	Датчик скорости левого переднего колеса
9	-	Датчик скорости правого переднего колеса

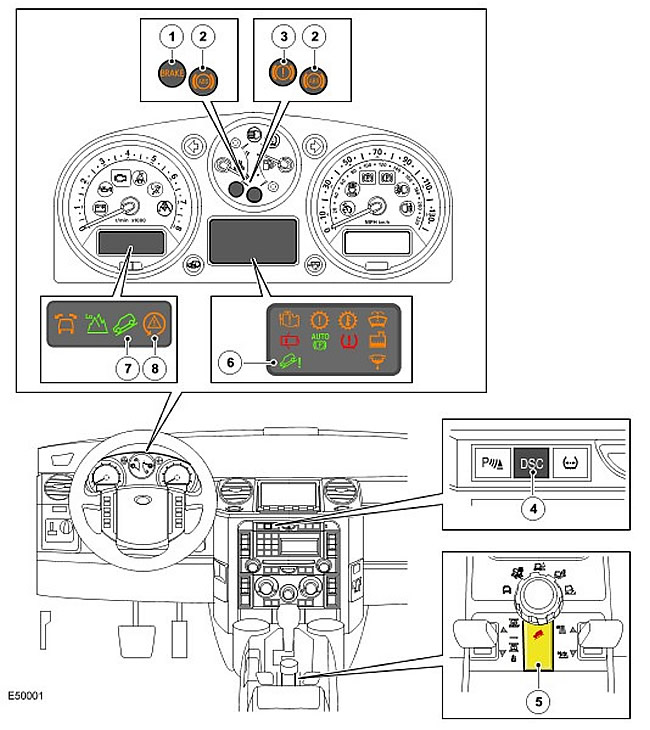

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Контрольная лампа тормозной системы (только для рынка Северной Америки)
2	-	Контрольная лампа ABS (антиблокировочная система тормозов)
3	-	Контрольная лампа тормозной системы (кроме автомобилей для рынка Северной Америки)
4	-	Переключатель DSC (динамическая система курсовой устойчивости)
5	-	Переключатель HDC (система контролируемого спуска)
6	-	Контрольная лампа неисправности HDC (только для моделей с щитком приборов низкого уровня)
7	-	Контрольная лампа состояния HDC
8	-	Контрольная лампа DSC

Общие сведения

Антиблокировочная и антипробуксовочная система управления основана на четырехканальной системе Bosch 8.0 и выполняет следующие тормозные функции:

• ABS (антиблокировочная система тормозов).
• ARM (активное уменьшение крена).
• CBC (система торможения на поворотах).
• DSC.
• EBD (электронное распределение тормозного усилия).
• ETC (электронная система регулировки тягового усилия).
• EBA (система помощи при экстренном торможении).
• EDC (управление тормозным моментом двигателя).
• HDC.

Система включает следующие компоненты:

• Переключатель DSC.
• Переключатель HDC.
• Реле HDC.
• Выключатель стоп-сигналов.
• Четыре датчика скорости колес.
• Датчик рысканья и бокового ускорения.
• Датчик угла поворота рулевого колеса.
• Контрольные лампы: четыре на автомобилях с щитком приборов высокого уровня и пять на автомобилях с щитком приборов низкого уровня.
• HCU (гидравлический блок управления) с присоединенным к нему модулем ABS (антиблокировочная система тормозов).
