Рычаг регулировки схождения колес (Дискавери 3)

Снятие

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле и под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

2. Снимите колесо с шиной.

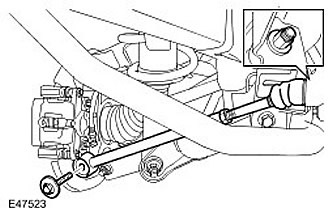

3. Отсоедините тягу регулировки схождения. Выверните болт и отбракуйте его.

4. Снимите тягу регулировки схождения. Отверните и отбракуйте гайку.

Установка

1.

ВНИМАНИЕ: Перед тем, как затягивать гайку крепления тяги регулировки схождения, убедитесь, что хвостовик тяги полностью сел в раму кузова. Невыполнение этого требования приведет к повреждению тяги регулировки схождения или рамы кузова.

Установите тягу регулировки схождения. Заверните новую гайку и слегка затяните ее.

2. Присоедините тягу регулировки схождения.

• Используя метчик M14x2, очистите резьбу фиксирующего отверстия кулака. Выдуйте грязь с помощью сжатого воздуха.
• Затяните новый болт с моментом 175 Нм.

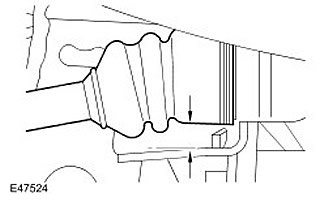

3. Установите между нижней стороной резинового чехла тяги регулировки схождения и кронштейном рамы кузова зазор 10 мм. Затяните гайку крепления внутреннего шарового шарнира тяги регулировки схождения (момент затяжки 133 Нм).




4. Установите колесо с шиной. Затяните гайки крепления колеса с моментом 140 Нм.

5. Отрегулируйте углы установки колес.
