Жгут электропроводки двигателя 4.4L (Дискавери 3)

Снятие

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Обязательно установите под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

2. Снимите защитный экран двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)

3. Снимите панель доступа к радиатору. Выверните 4 болта.



4. Снимите обшивку двигателя. Для получения дополнительной информации обратитесь к Крышка двигателя - 4.4L (12.30.50)

5. Снимите аккумуляторную батарею. Для получения дополнительной информации обратитесь к Аккумулятор (86.15.01)

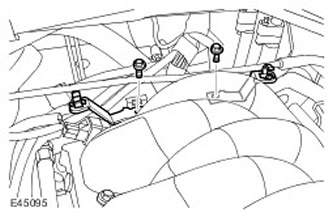

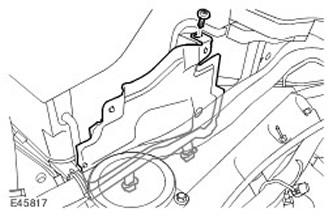

6. Снимите верхний теплозащитный экран моторного отсека.

• Выверните винт.
• Освободите 2 крепежных зажима.

7. Снимите основной кабель подачи питания блока предохранителей в моторном отсеке. Выверните болт.

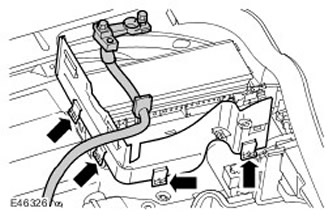

8. Снимите боковую стенку батарейного отсека.

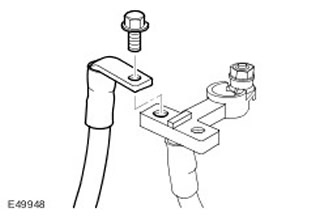

• Освободите положительный кабель аккумуляторной батареи и втулку.
• Освободите 4 зажимов.

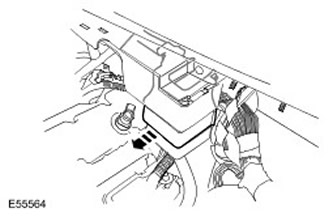

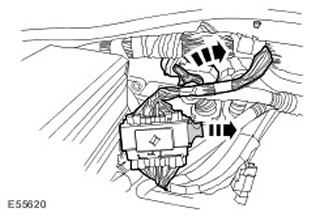

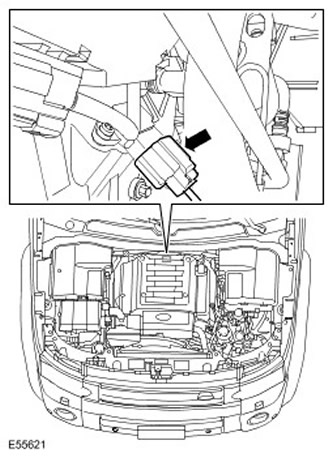

9. Снимите жгут электропроводки двигателя с батарейного отсека. Отсоедините два электрических разъема жгута электропроводки двигателя.

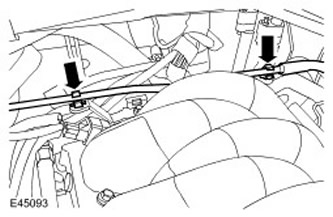

10. Освободите 2 зажима на защитной крышке жгута электропроводки.

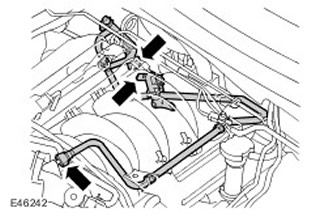

11. Снимите питающий топливопровод.



12. Снимите жгут электропроводки двигателя с опорного кронштейна. Выверните 2 болта.

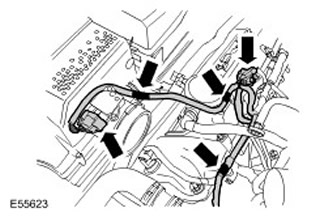

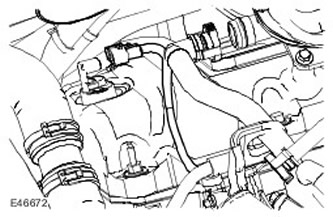

13. Отсоедините электрический разъем датчика абсолютного давления в коллекторе (MAP).

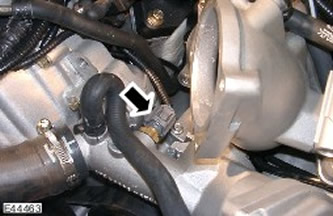

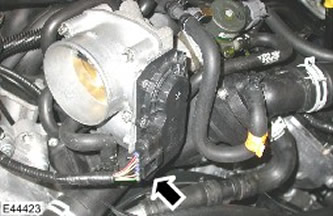

14. Отсоедините электрический разъем корпуса дроссельной заслонки. Освободите 3 зажимов.





15. Отсоедините электрический разъем датчика детонации (KS).

16. Отсоедините электрический разъем датчика массового расхода воздуха (MAF).

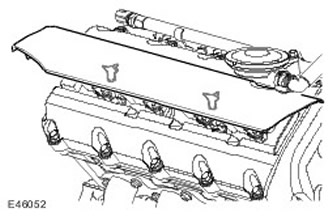

17. Снимите крышку катушки прямого зажигания (катушку в блоке со свечей зажигания).

• Освободите 2 зажимов.
• Повторите описанную выше процедуру на другой стороне.

18. Отсоедините электрический разъем электромагнитного клапана регулируемого газораспределения (VCT). Повторите описанную выше процедуру с правой стороны.





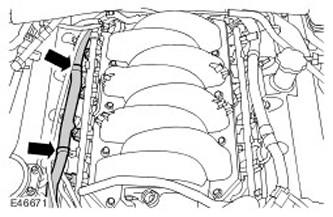

19. Отсоедините 4 электрических разъема от левых форсунок.

• Освободите 2 зажимов.
• Повторите описанную выше процедуру с правой стороны.

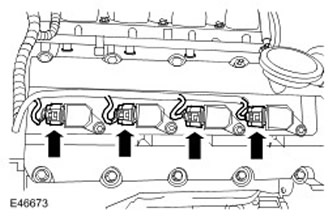

20. Рассоедините разъемы 4 левых катушек прямого зажигания (катушек в блоке со свечами зажигания).

• Освободите 2 зажимов.
• Повторите описанную выше процедуру с правой стороны.

21. Отсоедините электрический разъем датчика температуры охлаждающей жидкости дви ателя (ECT).





22. Отсоедините электрический разъем датчика температуры топлива.



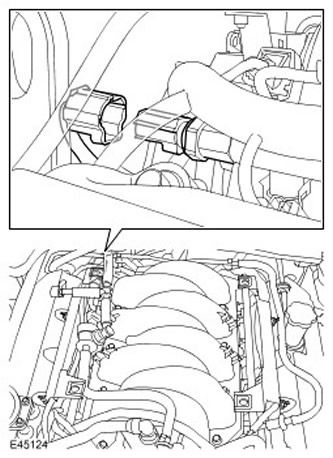

23. Отсоедините электрический разъем датчика положения распределительного вала (СМР). Повторите описанную выше процедуру с правой стороны.



24. Отсоедините электрический разъем клапана EGR.



25. Отсоедините разъём соединения с "массой" от головки блока цилиндров. Освободите 3 зажимов.

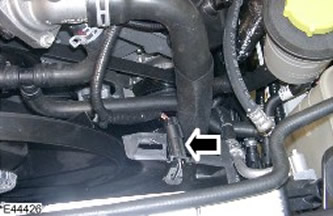

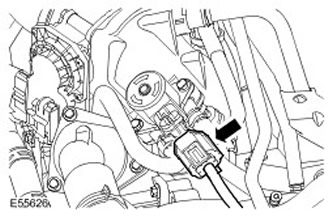

26. Отсоедините электрический разъем вентилятора охлаждения.



27. Отсоедините электрический разъем компрессора кондиционера.



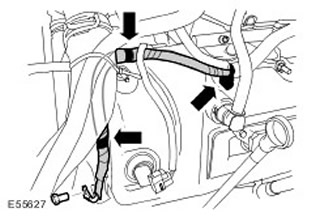

28. Снимите 4 зажима опоры жгута проводов кондиционера.



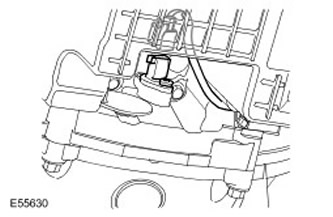

29. Отсоедините электрический разъем датчика положения коленчатого вала (СКР).





30. Снимите переднее колесо.

31. Снимите грязезащитный щиток левого крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

32. Снимите брызговик левого переднего крыла.



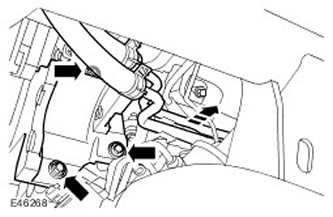

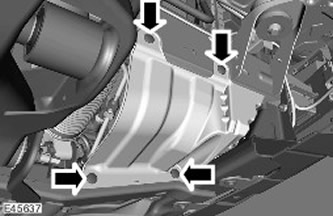

33. Для удобства доступа снимите теплозащитный экран верхнего рычага подвески и трубопровода тормозной системы.

• Выверните 3 болта.
• Отверните 3 гайки.
• Повторите описанную выше процедуру на другой стороне.

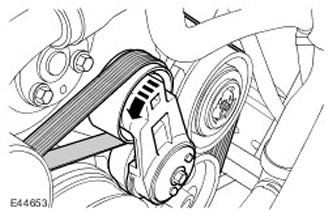

34. Освободите ремень привода вспомогательных агрегатов. Поверните натяжитель в сборе против часовой стрелки.



35. Освободите зажимы трубки охладителя рабочей жидкости коробки передач.

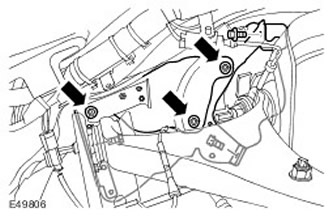

36. Снимите насос усилителя рулевого управления и опорный кронштейн. Выверните 3 болта.



37. Освободите крепление компрессора кондиционера, отведите его в сторону и привяжите. Выверните 3 болта.



38. Снимите опорный кронштейн компрессора кондиционера. Выверните 2 болта.

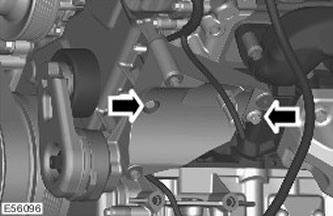

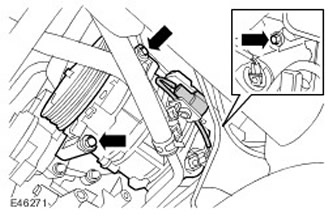

39. Отсоедините электрический разъем стартера.



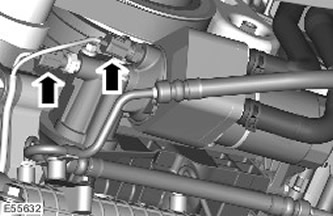

40. Отсоедините датчики температуры и давления моторного масла.

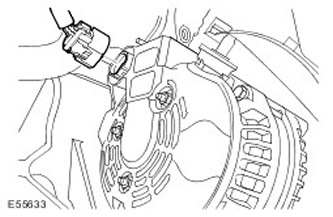

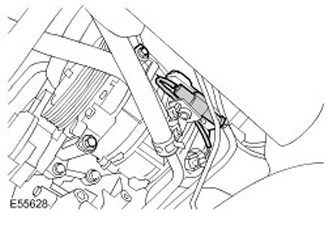

41. Отсоедините электрический разъем генератора.

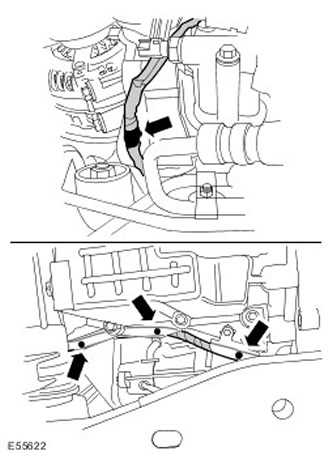

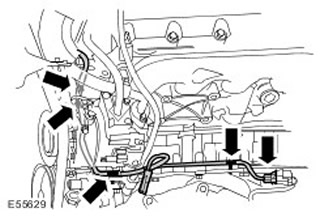

42. Освободите 4 зажима крепления жгута электропроводки генератора.



43. Снимите клапан продувки с опорного кронштейна.

• Отсоедините электрический разъем.
• Выверните болт.

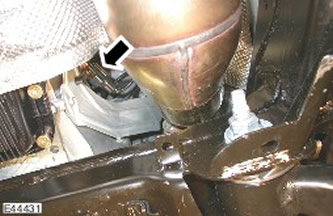

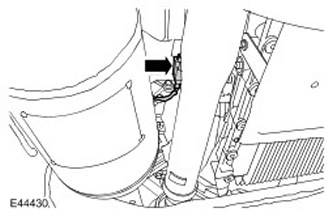

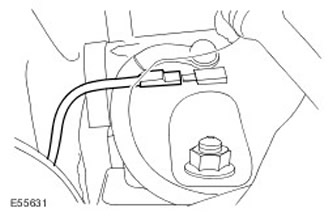

44. Отсоедините передний левый датчик HO2S и освободите зажим.



45. Отсоедините правый датчик HO2S и освободите зажим.



46. Снимите жгут электропроводки двигателя.

Установка

1. Установите жгут электропроводки двигателя.

2. Подсоедините электрические разъемы обогреваемого кислородного датчика. Осторожно закрепите зажимы.

3. Установите клапан продувки.

• Закрепите жгут электропроводки зажимом.
• Затяните болт (момент затяжки 6 Нм).
• Подсоедините и зафиксируйте электрический разъем.

4. Установите электродвигатель стартера.

5. Подсоедините датчики температуры и давления моторного масла.

6. Подсоедините электрический разъем генератора. Закрепите зажимы.

7. Подсоедините электрический разъем датчика положения коленчатого вала (CKP).

8. Подсоедините электрический разъем воздушно о компрессора.

9. Установите опорный кронштейн компрессора кондиционера. Затяните болты (момент затяжки 25 Нм).

10. Установите насос усилителя рулевого управления и опорный кронштейн.

• Затяните болты (момент затяжки 25 Нм).
• Затяните болты (момент затяжки 25 Нм).

11. Закрепите зажимами трубки охладителя рабочей жидкости коробки передач.

12. Установите компрессор кондиционера. Затяните болты (момент затяжки 25 Нм).

13. Наденьте ремень привода привода вспомогательных агрегатов.

14. Установите теплозащитный экран верхнего рыча га подвески и трубопровода тормозной системы. Затяните гайки и болты усилием 10 Нм.

15. Установите брызговик крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

16. Установите брызговик.

17. Установите переднее колесо. Затяните гайки (момент затяжки 115 Нм).

18. Подсоедините электрический разъем вентилятора охлаждения.

19. Подсоедините разъём соединения с "массой" к головке блока цилиндров. Затяните болт (момент затяжки 10 Нм).

20. Подсоедините электрический разъем клапана EGR.

21. Установите датчики положения обоих распределительных валов (СМР).

22. Подсоедините электрический разъем датчика давления топлива.

23. Подсоедините электрический разъем датчика МАР.

24. Установите KS.

25. Подсоедините электрический разъем датчика ECT.

26. Подсоедините электрические разъемы катушек прямого зажигания.

• Установите зажимы.
• Повторите описанную выше процедуру на другой стороне.

27. Подсоедините электрические разъемы топливных форсунок.

• Установите зажимы.
• Повторите описанную выше процедуру на другой стороне.

28. Подсоедините электрический разъем электромагнитного клапана регулируемого газораспределения (VCT). Повторите описанную выше процедуру на другой стороне.

29. Установите крышку катушки прямого зажигания (катушку в блоке со свечей зажигания).

• Закрепите зажимы.
• Повторите описанную выше процедуру на другой стороне.

30. Подсоедините электрический разъем датчика MAF.

31. Подсоедините электрический разъем корпуса дроссельной заслонки. Закрепите зажимы.

32. Подсоедините электрический разъем датчика МАР.

33. Установите опорный кронштейн жгута проводов. Затяните болт (момент затяжки 10 Нм).

34. Подсоедините жгут электропроводки двигателя.

• Установите зажимы на защитную крышку жгута электропроводки.
• Подсоедините и закрепите электрические разъемы.

35. Установите боковую стенку батарейного отсека.

• Закрепите зажимы.
• Установите положительный кабель аккумуляторной батареи и втулку.

36. Установите основной кабеля питания блока предохранителей. Вставьте и затяните болты (момент затяжки 10 Нм).

37. Установите верхний теплозащитный экран двигателя.

• Закрепите зажимы.
• Затяните винт.

38. Установите аккумуляторную батарею. Для получения дополнительной информации обратитесь к Аккумулятор (86.15.01)

39. Установите крышку двигателя. Для получения дополнительной информации обратитесь к Крышка двигателя - 4.4L (12.30.50)
