Снятие двигателя 2.7L с МКПП (Дискавери 3)

Специальный инструмент

Лебедка для подъема двигателя 303-1141

Снятие

1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Приподнимите и подоприте автомобиль.

3. Снимите колеса.

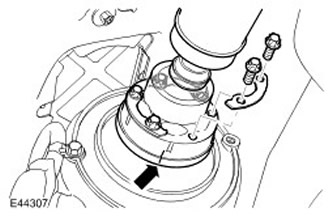

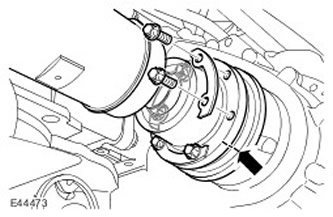

4. Отсоедините задний карданный вал от приводного фланца на раздаточной коробке.

• Выверните 6 болтов.
• Снимите три шайбы.

5. Отсоедините передний карданный вал от приводного фланца на раздаточной коробке.

• Выверните и отбракуйте 6 болтов.
• Снимите три шайбы.

6. Снимите корпус. Для получения дополнительной информации обратитесь к Кузов - Дизельный.



7. Снимите кожух вентилятора охлаждения. Для получения дополнительной информации обратитесь к Кожух вентилятора охлаждения (26.25.11)

8. Снимите дроссельную заслонку канала забора воздуха. Для получения дополнительной информации обратитесь к Заслонка воздухозабора (19.70.32)

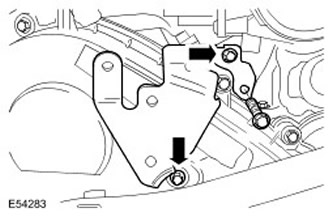

9. Снимите опорный кронштейн коленчатого патрубка дроссельной заслонки канала забора воздуха. Выверните три болта.

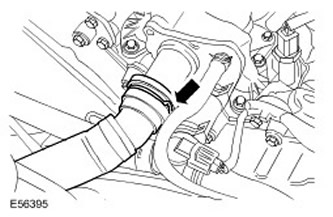

10. Отсоедините верхний шланг охлаждающей жидкости от коллектора охлаждающей жидкости. Снимите хомут.

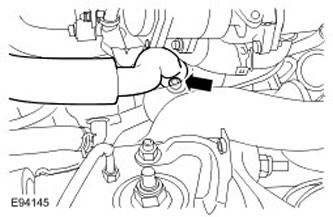

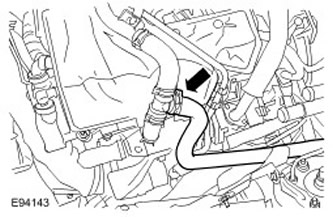

11. Отсоедините шланг охлаждающей жидкости рециркуляции отработавших газов (EGR) для правого ряда цилиндров. Освободите зажим.

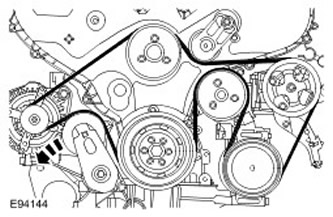

12. Снимите ремень привода вспомогательных агрегатов. Поверните натяжитель ремня привода вспомогательных агрегатов против часовой стрелки.

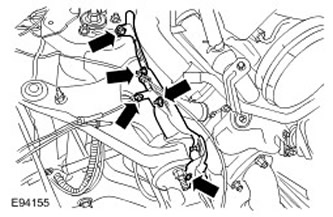

13. Снимите два теплозащитных экрана левого верхнего рычага подвески и тормозного трубопровода.

• Отверните две гайки.
• Выверните три болта.

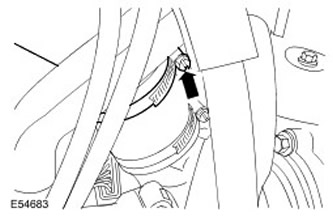

14. Отсоедините вентиляционный шланг. Отпустите хомут.



15. Высвободите впускной трубопровод охладителя наддувочного воздуха.

• Отверните две гайки.
• Выверните болт.

16.

ВНИМАНИЕ: Заглушите все отверстия. Используйте новые заглушки.

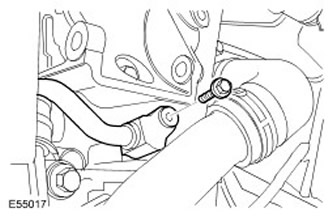

Отсоедините магистраль низкого давления компрессора кондиционера (А/С).

• Выверните болт.
• Снимите уплотнительное кольцо и отбракуйте его.

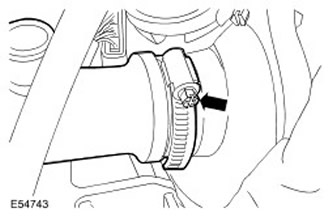

17. Отсоедините впускной шланг охладителя наддувочного воздуха. Отпустите хомут.



18. Отсоедините впускной шланг охладителя наддувочного воздуха. Отпустите хомут.

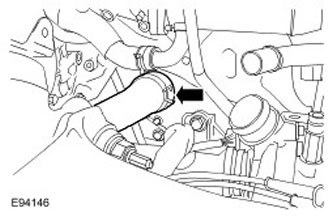

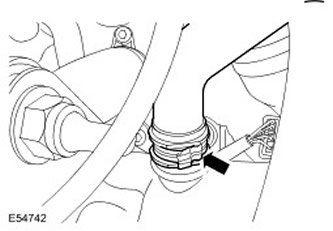

19. Отсоедините нижний шланг охлаждающей жидкости. Отпустите хомут.

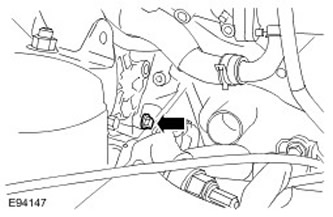

20. Выверните задний болт крепления насоса усилителя рулевого управления.

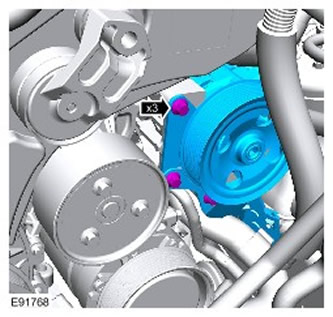

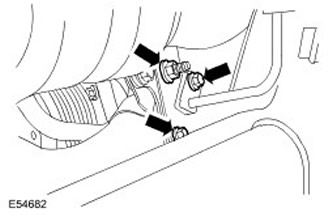

21. Снимите насос усилителя рулевого управления. Выверните три болта.



22. Снимите впускной трубопровод охладителя наддувочного воздуха.

23.

ВНИМАНИЕ: Заглушите все отверстия. Используйте новые заглушки.

ВНИМАНИЕ: Соблюдайте осторожность, чтобы не повредить сопрягаемые поверхности.

Отсоедините магистраль высокого давления компрессора кондиционера.

• Выверните болт.
• Снимите уплотнительное кольцо и отбракуйте его.

24. Передвиньте нижний шланг охлаждающей жидкости.

25. Снимите впускной трубопровод турбокомпрессора. Отпустите хомут.

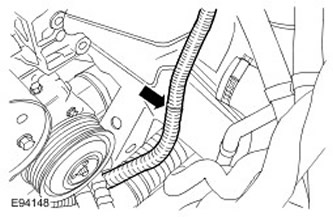

26. Отсоедините положительный провод от аккумулятора. Отпустите хомут.

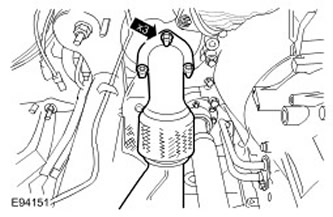

27. Отсоедините систему выпуска от турбокомпрессора.

• Отверните и отбракуйте три гайки.
• Снимите прокладку и отбракуйте ее.

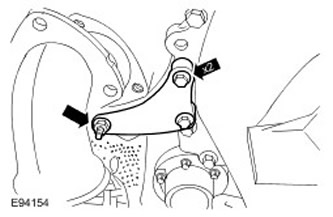

28. Снимите опорный кронштейн турбокомпрессора.

• Выверните два болта.
• Отверните гайку.

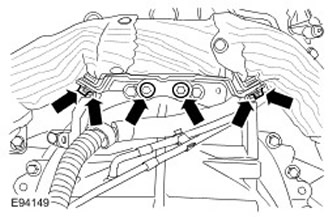

29. Высвободите кронштейн поперечной трубы системы выпуска. Выверните 6 болтов.



30.

ВНИМАНИЕ: Заглушите все отверстия. Используйте новые заглушки.

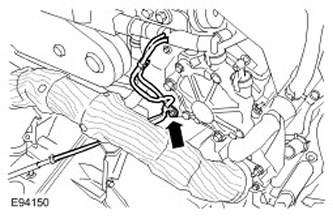

Отсоедините две топливных магистрали.





31. Высвободите магистрали вентиляции коробки передач. Выверните болт.

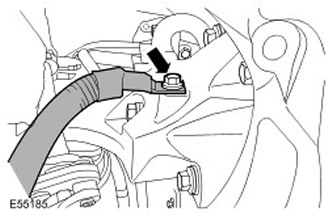

32. Отсоедините провод массы двигателя. Выверните болт.

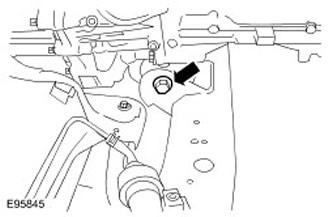

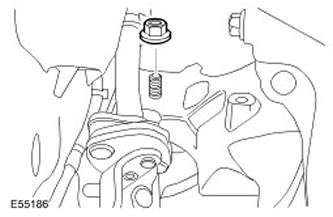

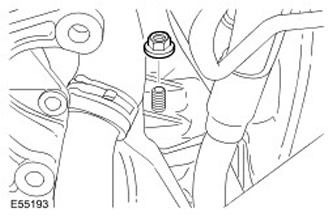

33. Отверните гайку левой опоры двигателя.



34. Отверните гайку правой опоры двигателя.



35. Выверните болт опорной подушки коробки передач.

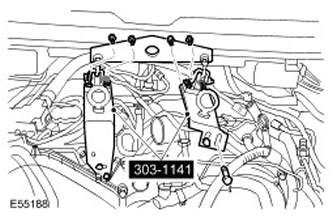

36. Установите специальный инструмент.



37.

ПРИМЕЧАНИЕ: Отметьте положение нижнего вала рулевой колонки.

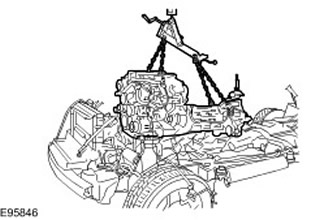

Используя специальный инструмент, снимите двигатель в сборе с коробкой передач.



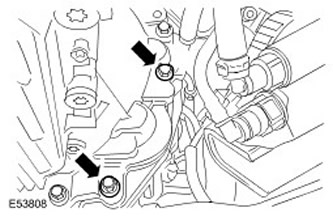

38. Выверните два болта стартера.



39.

ПРИМЕЧАНИЕ: Отметьте разводку жгута электропроводки коробки передач.

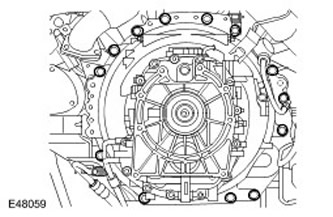

Воспользовавшись помощью второго механика, аккуратно отделите двигатель от коробки передач.

• Выверните 14 болтов.
• Аккуратно отведите жгут электропроводки коробки передач в сторону при снятии двигателя.
