Масляный картер (Дискавери 3)

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация

2.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

3. Слейте моторное масло.

4. Снимите масляный радиатор в сборе. Для получения дополнительной информации обратитесь к Маслоохладитель (12.60.68)

5. Снимите переднюю крышку двигателя. Для получения дополнительной информации обратитесь к Передняя крышка двигателя (12.65.01)

6. Снимите передний дифференциал. Для получения дополнительной информации обратитесь к Мост в сборе (54.10.01)

7. Снимите рулевой механизм.

8. Снимите генератор. Для получения дополнительной информации обратитесь к Генератор (86.10.02)

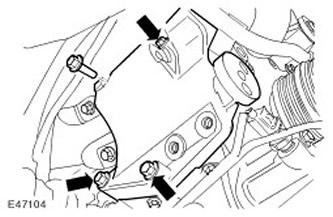

9. Снимите опорный кронштейн генератора. Выверните 4 болта.



10. Отсоедините электрические разъемы подогреваемого кислородного датчика (HO2S). Освободите 8 зажимов крепления жгута проводов.



11. Освободите опорный кронштейн подогреваемого кислородного датчика. Выверните 2 болта.



12. Освободите жгут проводов подогреваемого кислородного датчика от поддона картера. Освободите 3 зажима.

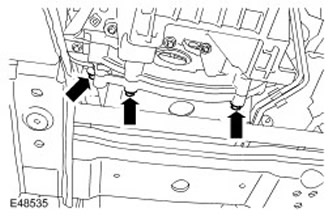

13. Выверните болты крепления коробки передач. Выверните 3 болта.

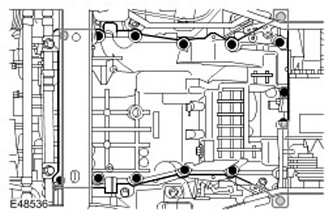

14. Снимите поддон картера. Выверните 16 болтов.

Установка

1. Установите поддон картера.

• Очистите контактные поверхности деталей.

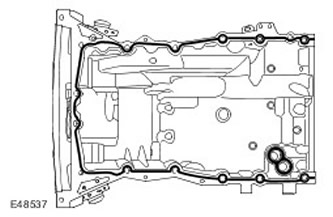

• Нанесите полоску герметика шириной 3 мм и длиной 130 мм в указанных местах.
• Затяните болты (момент затяжки 20 Нм).

2. Вверните болты крепления коробки передач. Затяните болты (момент затяжки 45 Нм).



3. Установите опорный кронштейн подогреваемого кислородного датчика. Затяните 2 болта (момент затяжки 10 Нм).

4. Подсоедините электрические разъемы подогреваемого кислородного датчика. Установите зажимы жгута проводов подогреваемого кислородного датчика.

5. Установите жгут проводов подогреваемого кислородного датчика. Закрепите зажимы.

6. Установите опорный кронштейн генератора. Очистите контактные поверхности деталей.

7. Установите генератор. Для получения дополнительной информации обратитесь к Генератор (86.10.02)

8. Установите рулевой механизм.

9. Установите передний дифференциал. Для получения дополнительной информации обратитесь к Мост в сборе (54.10.01)

10. Установите масляный радиатор в сборе. Для получения дополнительной информации обратитесь к Маслоохладитель (12.60.68)

11. Установите переднюю крышку двигателя. Для получения дополнительной информации обратитесь к Передняя крышка двигателя (12.65.01)

12. Залейте в двигатель масло.

13. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
